Снятие и установку звездочки коленчатого вала необходимо проводить в следующем порядке:

- снять все узлы и детали, препятствующие доступу к торцовой части двигателя;

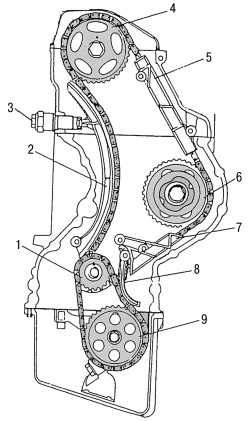

Рис. 96. Механизм привода распределительного вала в сборе: 1 — звездочка коленчатого вала; 2 — натяжной башмак цепи; 3 — натяжитель цепи; 4 — звездочка привода распределительного вала; 5 — успокоитель цепи; 6 — звездочка привода топливного насоса; 7 — успокоитель цепи; 8 — рычаг натяжения цепи привода масляного насоса; 9 — звездочка привода масляного насоса

Рис. 105. Снятие натяжного рычага

- демонтировать крепление натяжного рычага с прижимным башмаком цепи привода масляного насоса согласно описанию, содержащемуся в предыдущем подразделе, и снять рычаг 8, показанный на рис. 96 (см. также рис. 105 );

- отвернуть болт крепления звездочки привода масляного насоса и демонтировать звездочку с вала, одновременно сняв приводную цепь со звездочки коленчатого вала;

- положение звездочек привода распределительного вала и привода масляного насоса должно быть соответствующим образом промаркировано на коленчатом валу с тем, чтобы при последующей сборке установить их в исходное положение;

Рис. 99. Метки на звездочке привода распределительного вала и приводной цепи

- нанести краской метки на звездочку распределительного вала и приводную цепь распределительного вала, как показано на рис. 99 ;

- снять звездочку с распределительного вала, ослабив таким образом натяжение приводной цепи;

- демонтировать звездочку с коленчатого вала с использованием подходящего съемника;

- проконтролировать состояние шпонок коленчатого вала (шпонки звездочки и шкива), при наличии следов износа заменить их новыми;

- если возникнет необходимость замены звездочки коленчатого вала, надо скопировать метку со старой звездочки на новую, отметив краской соответствующий зуб относительно ее шпоночной канавки.

Установку звездочки на коленчатый вал необходимо производить в следующем порядке:

- вставить новые шпонки в специальные гнезда коленчатого вала. Обе поверхности должны быть параллельны оси коленчатого вала;

- с помощью подходящей оправки напрессовать звездочку на фланец коленчатого вала. Проверить правильность посадки шпонки;

- установить звездочку и цепь привода распределительного вала. Обратите внимание на маркировку, выполненную перед демонтажом краской;

- провернуть двигатель несколько раз, обращая внимание на метки с верхней стороны распределительного вала (см. рис. 99 );

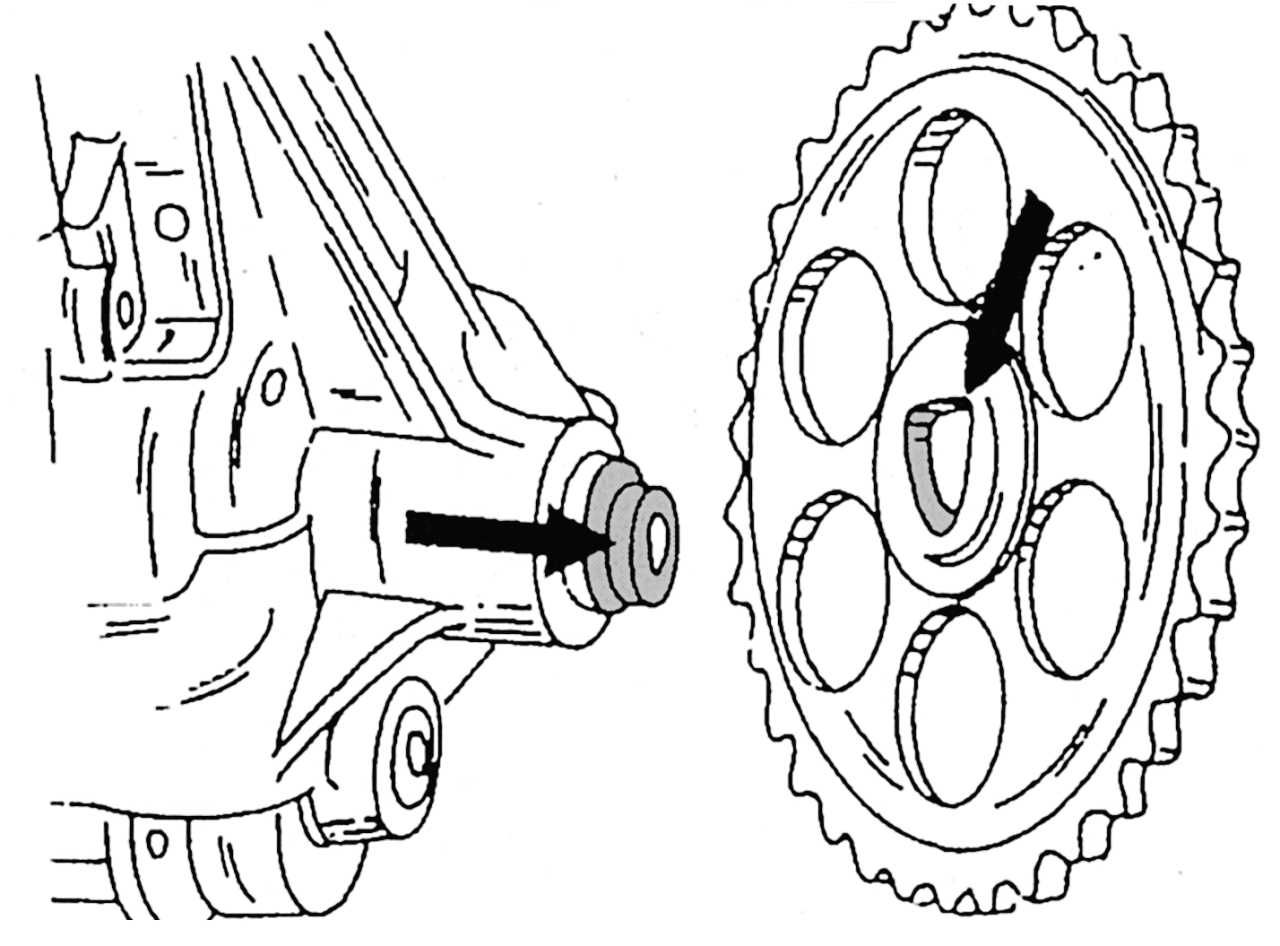

Рис. 107. Установка звездочки на вал масляного насоса

- установить на место звездочку масляного насоса. На ступице звездочки масляного насоса выполнены специальные посадочные кромки, соответствующие отверстию на валу масляного насоса, как показано на рис. 107 ;

Рис. 106. Правильное положение натяжного рычага цепи привода масляного насоса с прижимным башмаком

- установить натяжной рычаг с прижимным башмаком для цепи привода масляного насоса (см. рис. 106 );

- установить на свое место крышку механизма привода распределительного вала (подразд. 2.5);

- выполнить установку в последовательности, обратной снятию.
