Распределительный вал и топливный насос приводятся в действие посредством двухрядной приводной цепи. Приводные звездочки распределительного вала и топливного насоса имеют в два раза больше зубьев, чем ведущая звездочка коленчатого вала. Два успокоителя цепи поддерживают цепь с одной стороны, а нажимной башмак, на который постоянно давит гидравлический демпфер натяжителя, постоянно поджимает цепь с другой стороны. Замена приводной цепи распределительного вала на установленном на автомобиле двигателе требует определенной сноровки и опыта для того, чтобы исключить спадание цепи со звездочки.

Для замены приводной цепи распределительного вала на установленном на автомобиле двигателе необходимо иметь под рукой ручную шлифовальную машинку. Новые приводные цепи распределительного вала поставляются обязательно со съемными звеньями-замками, предусмотренными для их монтажа. Замену цепи распределительного вала необходимо проводить следующим образом:

- снять все детали, препятствующие доступу к приводной цепи распределительного вала;

- снять маслоразбрызгивающие сопла (хотя это и потребует выполнения дополнительных работ, но двигатель будет легче проворачивать);

- снять крышку головки блока цилиндров;

- снять натяжитель цепи (подразд. 2.12.1);

- картер цепи накрыть куском ветоши;

- шлифовальной машинкой сточить наклепанные головки пальцев звена цепи. Цепь пока не разъединять;

- новую приводную цепь распределительного вала присоединить к старой цепи, вытащив сточенное звено из старой цепи;

- с помощью ключа со сменной торцовой головкой и трещоткой, вставленного в болт крепления ременного шкива коленчатого вала, медленно проворачивать коленчатый вал в рабочем направлении его вращения;

- в ходе медленного вращения коленчатого вала необходимо поддерживать в натянутом положении старую приводную цепь за свободный конец, в то время как другой ее конец, соединенный с новой цепью, заведет последнюю на звездочки. Следить за тем, чтобы цепь не выходила из зацепления со звездочкой привода распределительного вала и звездочкой коленчатого вала;

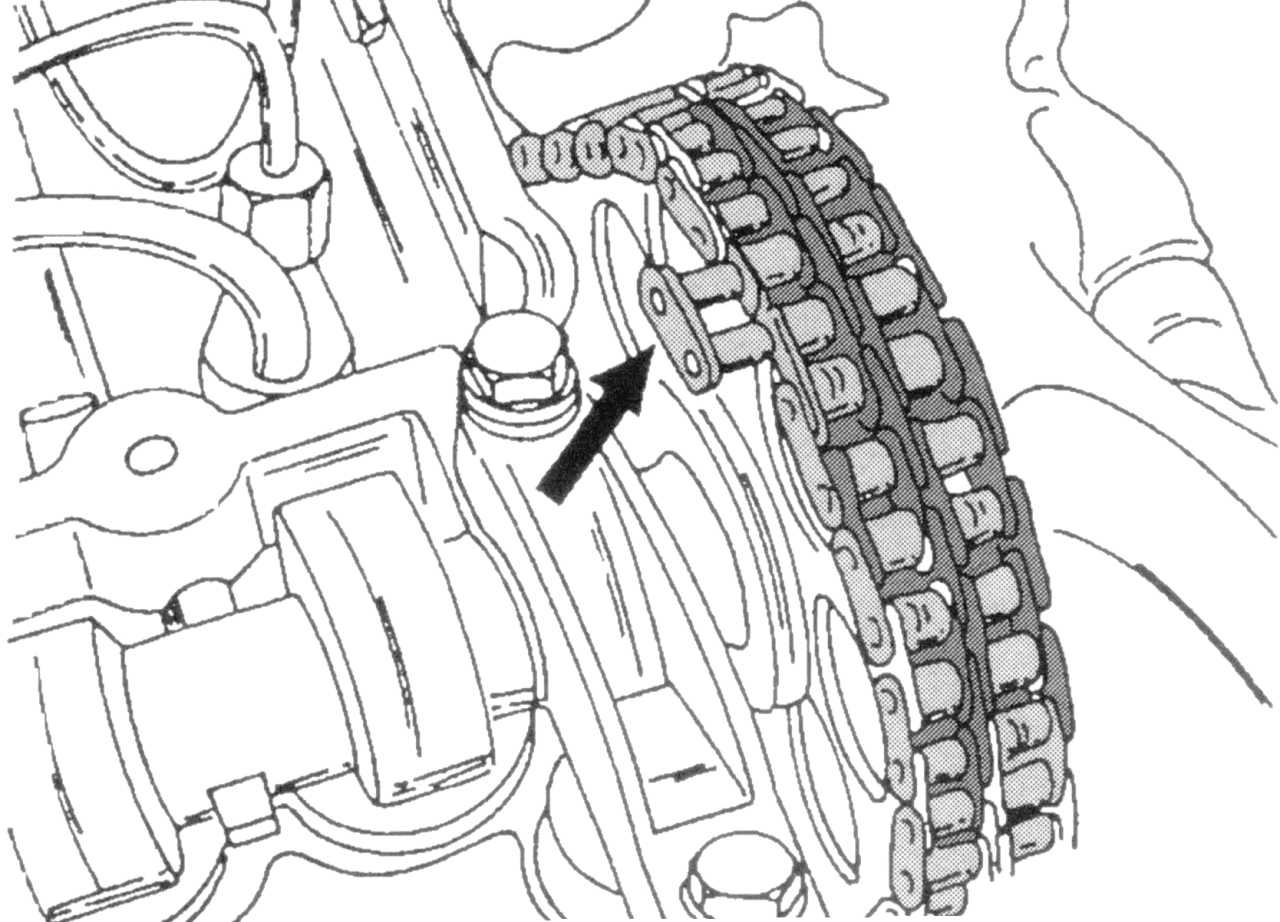

Рис. 98. Установка соединительного звена-замка в приводную цепь (данную операцию необходимо проводить со стороны, указанной стрелкой)

- как только оба конца новой цепи окажутся в верхней части звездочки привода распределительного вала, старая цепь отсоединяется от новой, а в свободные отверстия роликов новой цепи вставляется съемное звено-замок с внутренней стороны наружу, как показано на рис. 98 . На пальцы соединительного звена цепи установить новые стопорные кольца. При этом оба конца цепи следует временно подвязать проволокой к звездочке привода распределительного вала, чтобы они не слетели с нее в картер цепи;

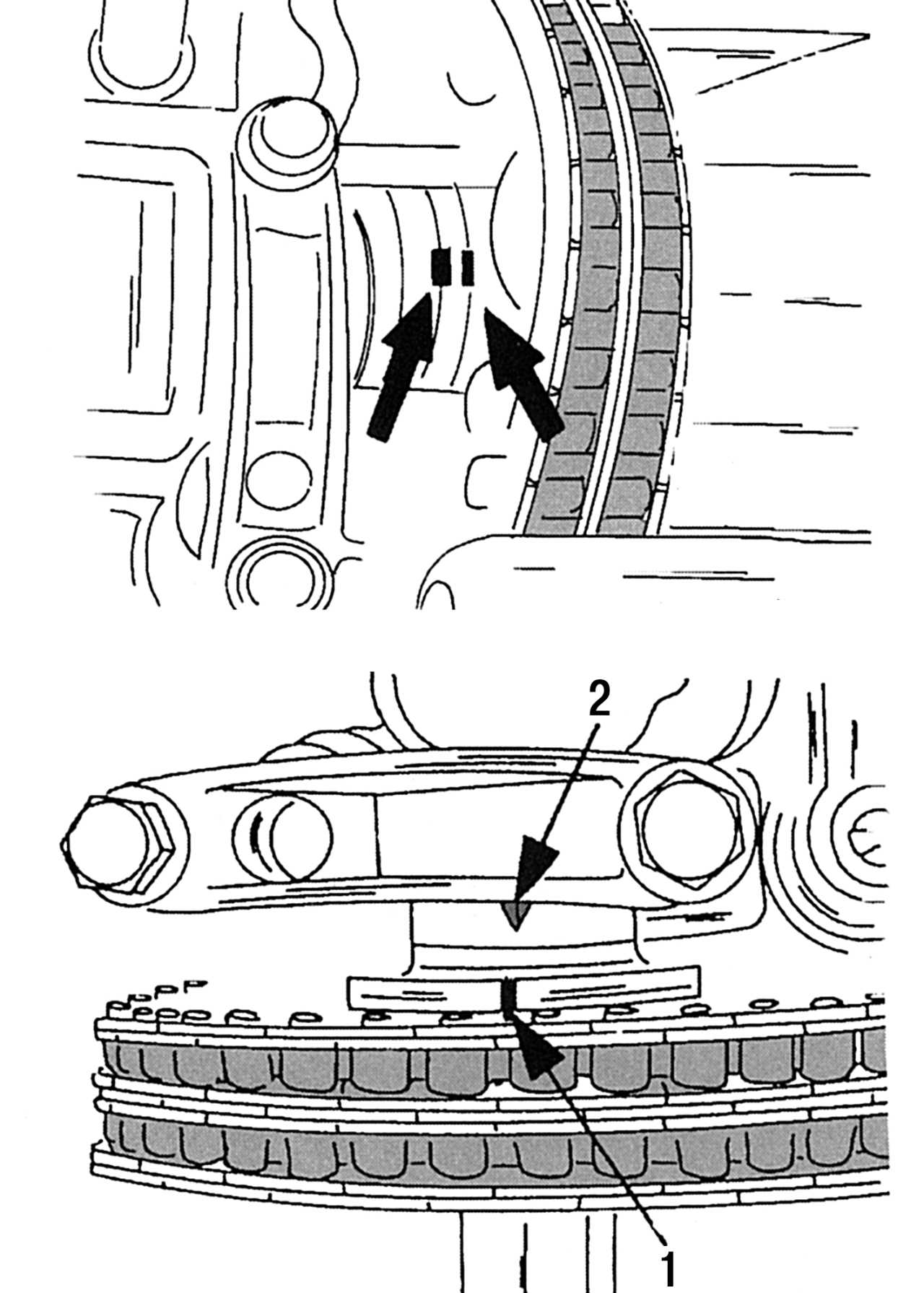

Рис. 33. Местонахождение направляющего штифта распределительного вала (вверху). Расположение установочных меток, соответствующих положению поршня первого цилиндра в ВМТ (внизу): 1 — метка на звездочке распределительного вала; 2 — метка на крышке первого подшипника распределительного вала

- проворачивать коленчатый вал до тех пор, пока поршень первого цилиндра не остановится в положении ВМТ. Затем проверить (на ременном шкиве коленчатого вала либо на гасителе крутильных колебаний), чтобы в этом положении шкива коленчатого вала метки распределительного вала заняли положение, показанное на рис. 33 . Если этого не произошло, то необходимо проверить механизм привода распределительного вала и топливного насоса, как изложено в соответствующих подразделах;

- оставшиеся работы выполняются в последовательности, обратной снятию.

Примечание Следует помнить, что приводные цепи могут соединяться также с помощью обычных вставных звеньев. При этом внешняя пластина цепи должна быть хорошо прижата к роликам, а выступающие концы пальцев звена должны быть расклепаны. Эту работу надо выполнять на СТО. Изложенное выше описание распространяется на цепи со съемными звеньями-замками.
