Рис. 117. Расположение маслоизмерительного щупа на двигателе объемом 2,3 л (208D, 308D, 408D)

Рис. 118. Расположение маслоизмерительного щупа (1) и крышки (2) маслоналивной горловины на двигателе объемом 2,9 л (212D, 313D, 412D)

Направляющая трубка маслоизмерительного щупа расположена непосредственно в центре передней части двигателя (см. рис. 117 и 118 ). Для ее снятия следует вынуть щуп, отвернуть болт в верхней части трубки и вынуть ее из картера. В нижней части трубки расположена прокладка, которая заменяется при каждом демонтаже.

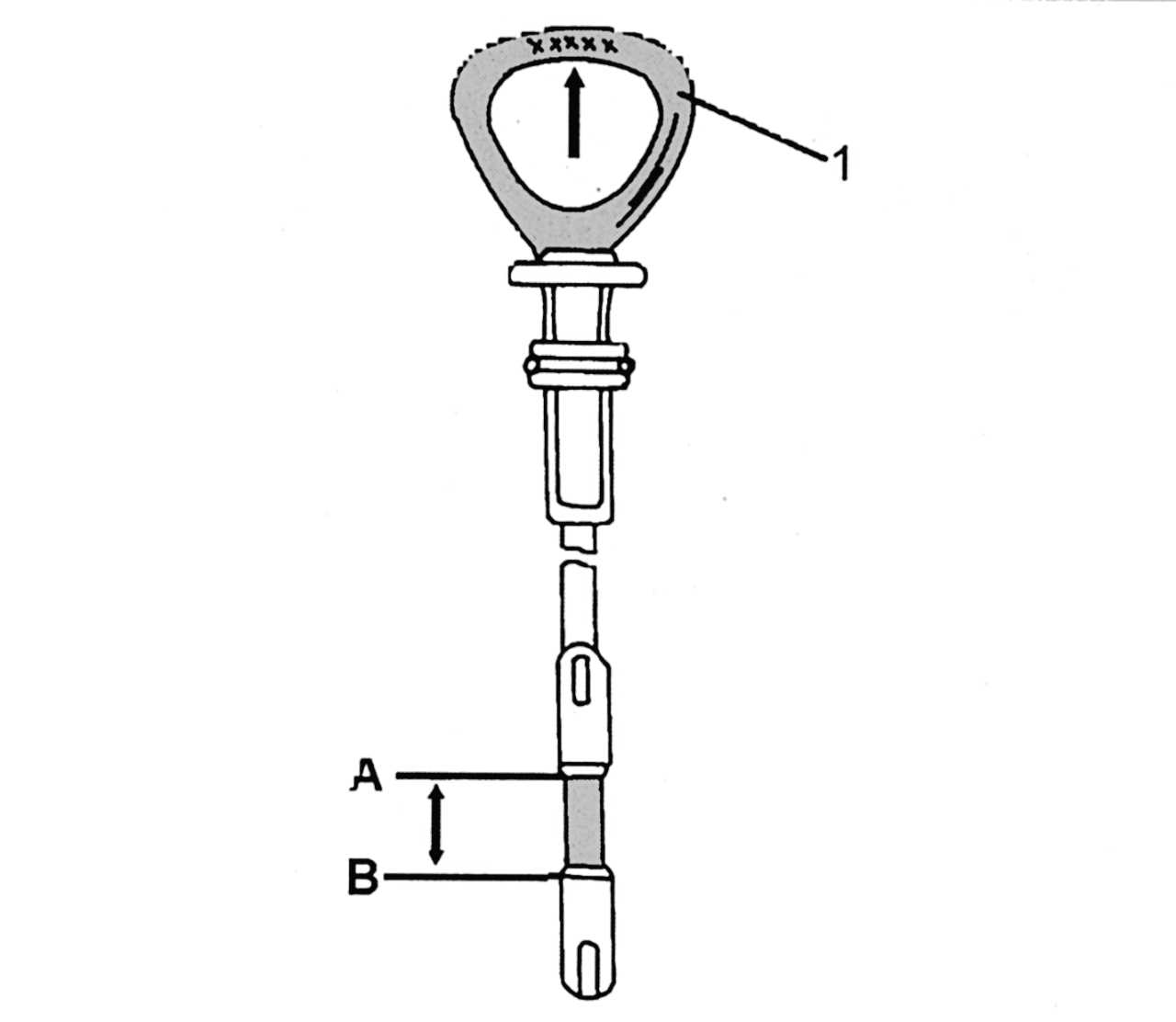

Рис. 132. Расположение идентификационного номера на маслоизмерительном щупе (показано стрелкой)

Сборка проводится в обратной последовательности. Болт крепления трубки затянуть моментом 10 Н·м. Если трубку и щуп заменяют новыми, обращайте внимание на их соответствие типу двигателя. На рис. 132 показан номер, выбитый на щупе. В случае замены номер на новом щупе должен соответствовать старому.
