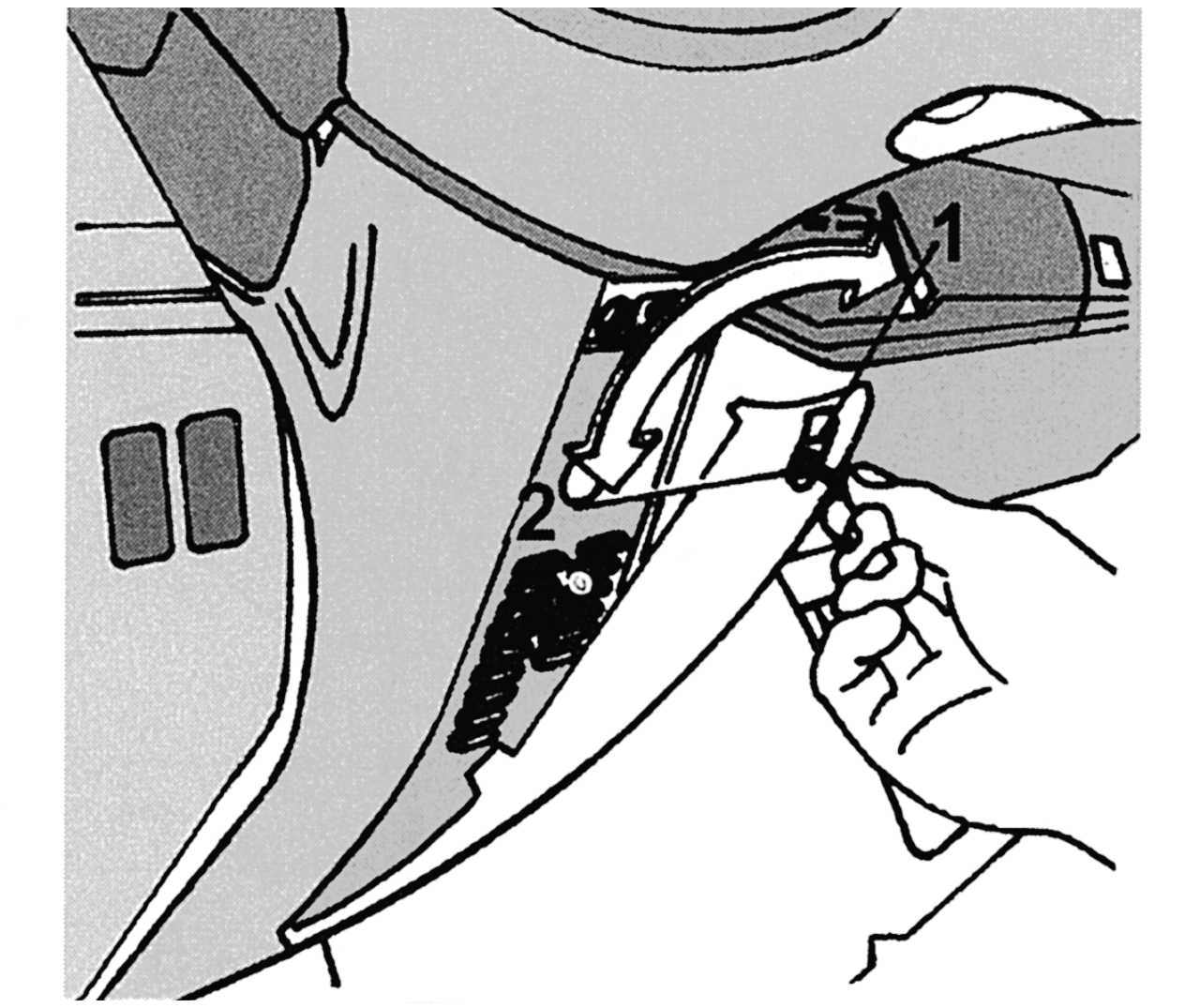

Рис. 338. Расположение блока предохранителей

Рис. 339. Расположение предохранителя вентилятора отопителя (под сиденьем водителя)

Предохранители находятся в специальном блоке под рулевой колонкой. Чтобы получить к ним доступ, необходимо откинуть крышку, показанную на рис. 338 . Открывать крышку следует в направлении 1, закрывать — в направлении 2. С внутренней стороны крышки расположена таблица с описанием расположения предохранителей. Все предохранители пронумерованы. Предохранитель вентилятора отопителя размещен отдельно и находится под сиденьем водителя ( рис. 339 ). Все дополнительные потребители электроэнергии могут быть подключены через этот блок. Более точное расположение предохранителей зависит от модификации. Правила эксплуатации предохранителей следующие:

- предохранители редко перегорают из-за перегрузок в сети. Причиной обычно становится короткое замыкание или неисправность электроприбора. Чаще всего где-нибудь возникает замыкание на «массу». Если причина не обнаружена, замена предохранителя не поможет;

- определить по электросхеме, когда на предохранитель подается напряжение. Оно может подаваться постоянно или при соответствующем положении замка зажигания. Также определите, в цепь какого прибора включен предохранитель;

- при проверке отрезком провода сделать перемычку между контактами предохранителя, на секунду замкнув цепь. Если последует сильное искрение, в данной цепи где-то есть короткое замыкание. По очереди проверить провода, ведущие к прибору, отсоединяя их. Если искрение исчезнет, следует искать неисправность в только что отсоединенном участке цепи;

- если при установке перемычки искрение сразу не происходит, повернуть ключ в замке зажигания, чтобы на предохранитель было подано напряжение, проверить это можно лампой-пробником. Если при замыкании перемычки есть искрение, проверить цепь, как описано выше;

- если замыкание возникает только при включении какого-либо прибора (например, обогрева заднего стекла, стеклоочистителя, указателей поворота или сигналов торможения, проверить «на искру» уже сложнее и требуется больше опыта. Небольшое искрение — нормальное явление, поскольку к потребителю идет ток большой силы. Сильное искрение по-прежнему будет свидетельствовать о коротком замыкании. Если вместо перемычки из провода использовать амперметр с пределом измерения 30 А, определить замыкание будет проще. Мгновенное зашкаливание прибора говорит о замыкании (контакт устройства сразу снять).

Расположение предохранителей

№ предохранителя	Сила тока, А	Подключенные приборы
1	15	Правые передний и задний габаритный свет
2	15	Правая лампа дальнего света
3	15	Левая лампа дальнего света
4	15	Лампа сигналов заднего хода
5	15	Сигнал торможения
6	20	Электродвигатель стеклоочистителя
7	15	Звуковой сигнал, обогрев заднего стекла, реле дополнительных устройств
8	20	Внутреннее освещение, прикуриватель, магнитола (вывод «30»)
9	15	Часы, аварийная сигнализация
10	15	Освещение приборов, фонарь освещения номерного знака, ближний свет
11	15	Левые передний и задний габаритный свет
12	15	Правая лампа ближнего света
13	15	Левая лампа ближнего света
14	15	Задние и передние противотуманные фары
15	15	Магнитола (вывод «15»)
16-18	15	Резерв для дополнительного оборудования

Примечание Если какой-либо прибор перестает работать, часто причиной может быть плохой контакт удерживающих контактов предохранителя или их окисление, в результате чего цепь прерывается. В этом случае надо вынуть предохранитель, зачистить контакты и установить новый предохранитель.
