Мерседес Спринтер

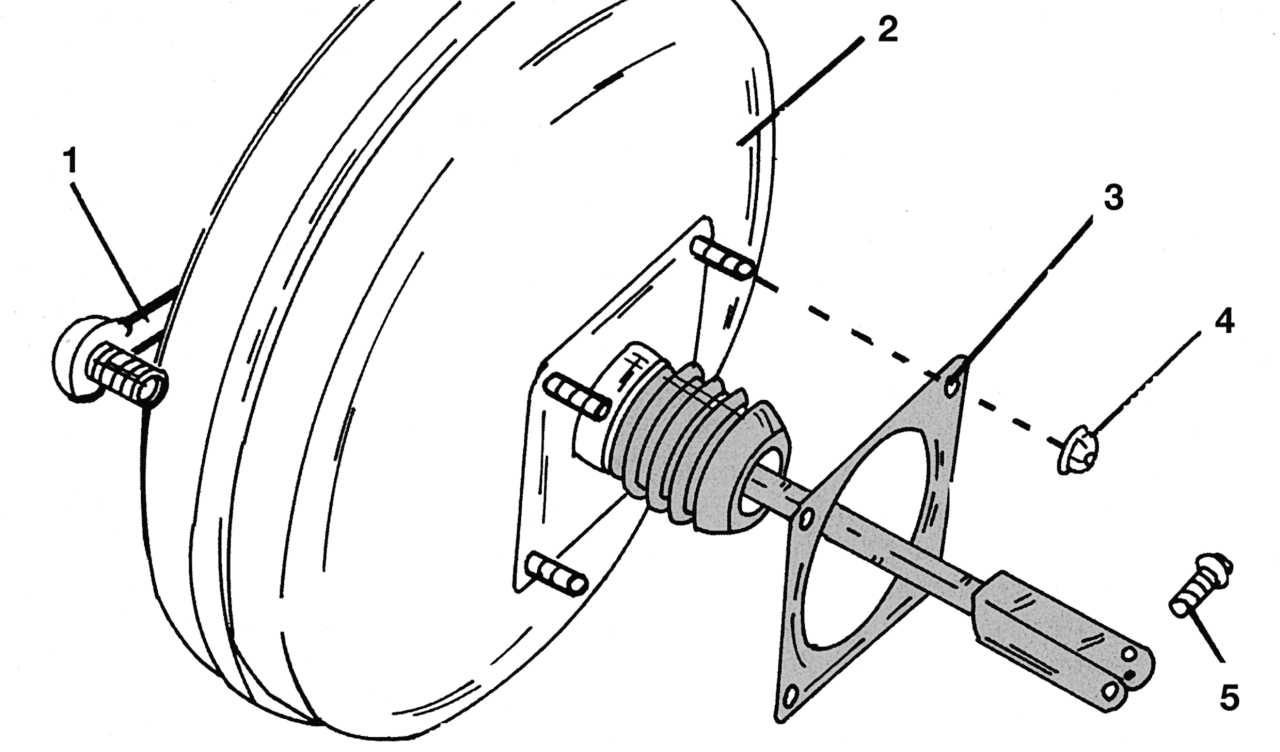

Рис. 300. Вакуумный усилитель тормозов: 1 — вакуумный шланг; 2 — усилитель; 3 — прокладка; 4 — гайка, 25–28 Н·м; 5 — палец толкателя

Работы по снятию усилителя во многом сходны с описанными выше работами по снятию главного тормозного цилиндра, тем более что последний должен быть снят перед демонтажом усилителя. При работе руководствоваться рис. 300 .

После снятия главного тормозного цилиндра вынуть шплинт и снять палец 5 толкателя, отвернуть гайку 4 крепления из педального отсека. Удалить находящуюся с задней стороны прокладку 3.

Сборка проводится в обратной последовательности. При установке следите за тем, чтобы не пережать провод сигнальной лампы уровня тормозной жидкости. Гайки 4 крепления завернуть моментом 25—28 Н·м.

После пуска двигателя проверить работу усилителя, как описано выше.

Иногда тормозная жидкость из главного цилиндра проникает в усилитель. Если после снятия установлено, что в усилителе было больше 100 мл тормозной жидкости, необходима замена усилителя.
