Mercedes-Benz Sprinter 1995-2000
Ремонт и эксплуатация автомобиля
Устройство и ремонт Mercedes-Benz Sprinter



Мерседес Спринтер /

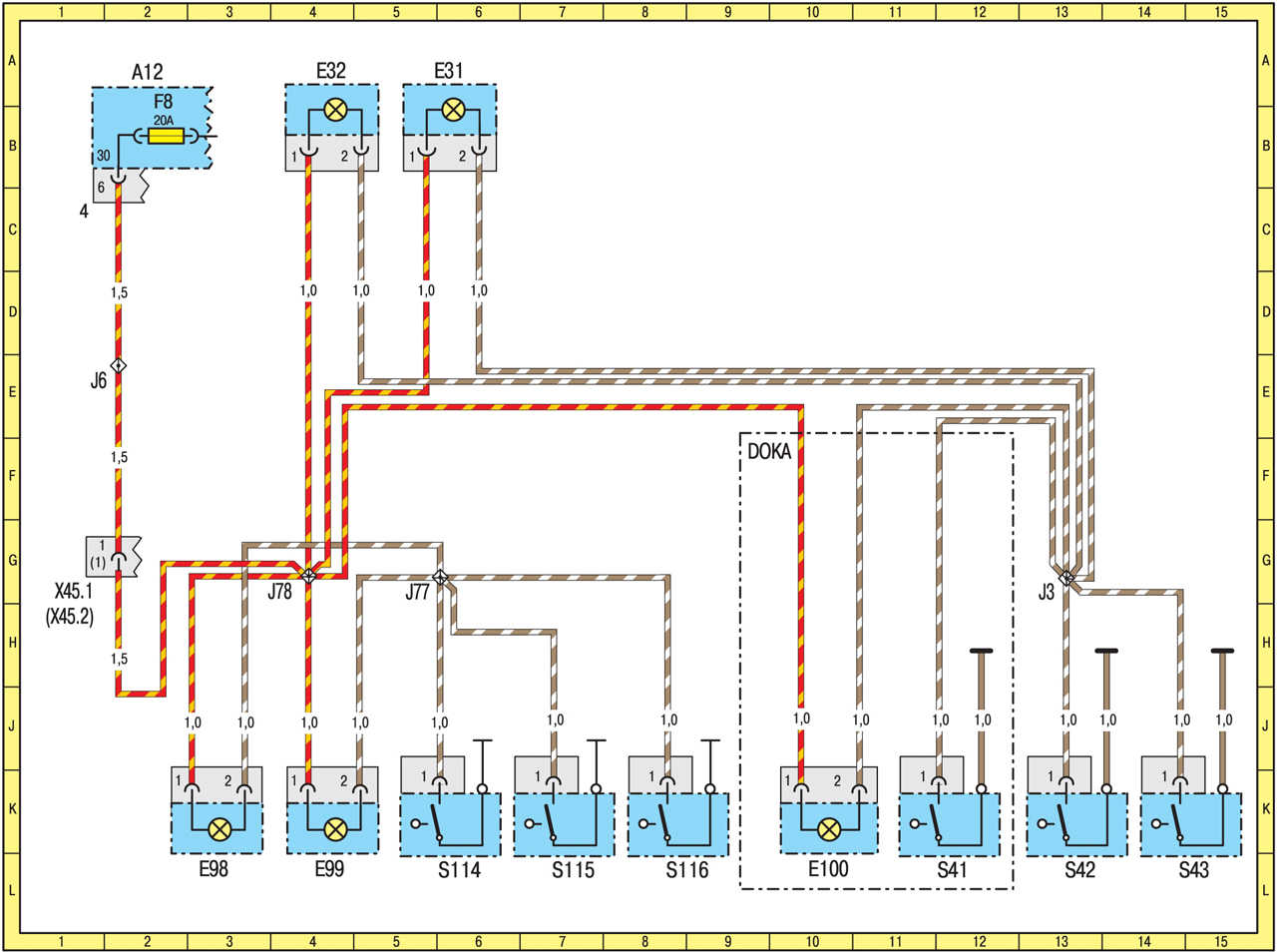

Схема 16 . Система освещения салона при открытии дверей
A12
Центральный монтажный блок
2A
A12F8
Предохранитель ламп освещения салона (гнездо 8)
2B
E31
Лампа освещения салона со стороны водителя
6A
D32
Лампа освещения салона со стороны пассажира
4A
E98
Лампа освещения салона у сдвижной двери
3L
E99
Лампа освещения салона у левой сдвижной двери
4L
E100
Лампа освещения салона правой задней двери (Doka)
10L
J3
Вывод системы внутреннего освещения
13H
J6
Вывод <30>, защищенный предохранителем
2E
J77
Вывод системы внутреннего освещения
5H
J78
Вывод системы внутреннего освещения
4H
S41
Контактный выключатель на стойке правой задней


двери (Doka)
12L
S42
Контактный выключатель на стойке левой двери
13L
S43
Контактный выключатель на стойке правой двери
15L
S114
Контактный выключатель на стойке левой


сдвижной двери
6L
S115
Контактный выключатель на стойке правой


сдвижной двери
7L
S116
Контактный выключатель на стойке задней двери
8L
X45.1
Разъем жгутов проводов рамы и крыши


(базовая модификация)
1H
X45.2
Разъем жгутов проводов рамы и крыши (LB5/ L07)
1H

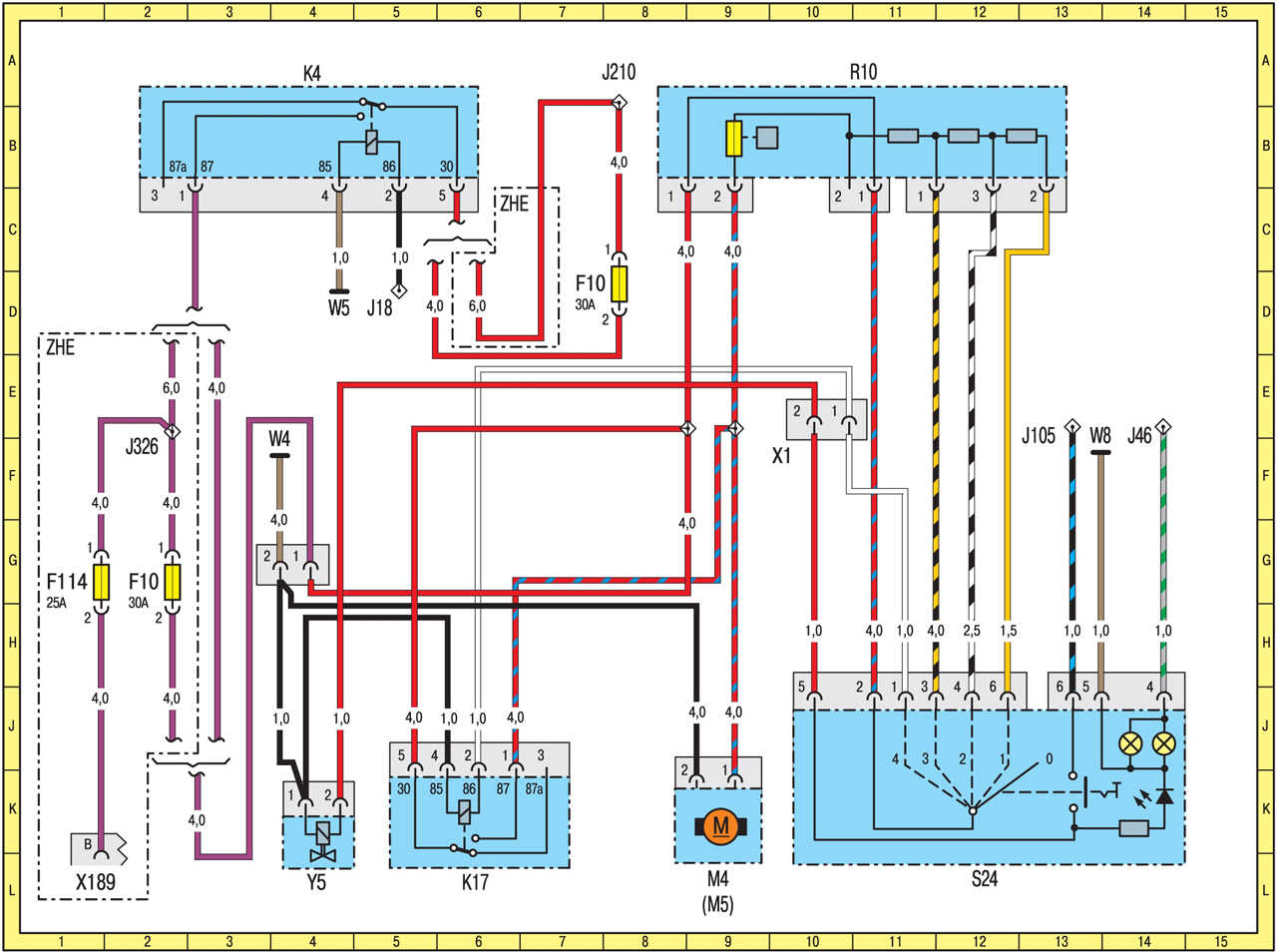

Схема 17 . Система отопления салона
F10
Предохранитель (30 А) электродвигателя вентилятора


отопителя
2H


8D
F114
Предохранитель (25 А) дополнительного


теплообменника
1H
J18
Вывод <15>, защищенный предохранителем
5D
J46
Вывод <58>
14F
J105
Вывод <15>
13F
J210
Вывод <30>
8A
J326
Вывод <87>
2F
K4
Реле вывода <15>
4A
K17
Реле вентилятора отопителя
6L
M4
Отопление передней части салона LL
9L
M5
Отопление передней части салона RL
9L
R10
Резисторы электродвигателя вентилятора
11A
S24
Выключатель отопления в кабине
12L
S24x1
Разъем выключателя отоления в кабине
10F
W4
Соединение с <массой> на перегородке


моторного отсека
4F
W5
Соединение с <массой> в блоке под сиденьем
4D
W8
Соединение с <массой> на кузове
14F
X189
Разъем дополнительного теплообменника
1L
Y5
Электромагнитный клапан циркуляции охлаждающей


жидкости
4L

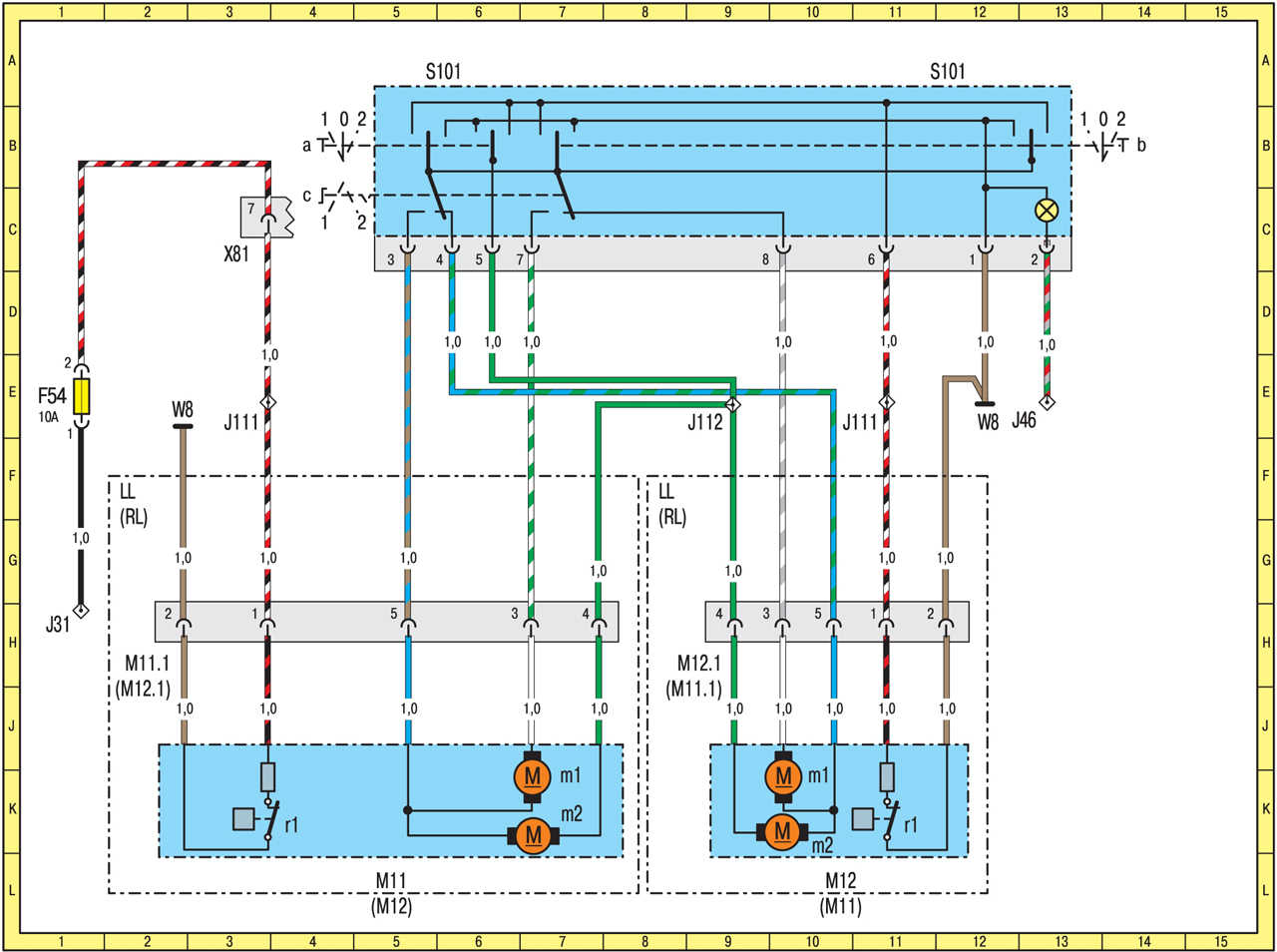

Схема 18 . Электропривод зеркал заднего вида
F54
Предохранитель 10 А
1E
J31
Вывод <15>, защищенный предохранителем
1H
J46
Вывод <58>
13E
J111
Вывод обогревателей зеркал заднего вида
3E


11E
J112
Вывод электродвигателя регулятора положения


зеркала заднего вида
9E
M11
Регулятор положения зеркала заднего вида


на двери водителя
5L, 11L
M11.1
Разъем подключения электропривода регулятора


положения зеркала заднего вида на двери


водителя
2H, 9H
N11m1
Электродвигатель регулятора вертикального


положения зеркала заднего вида
7K
M11m2
Электродвигатель регулятора горизонтального


положения зеркала заднего вида
7K
M11r1
Обогреватель зеркала заднего вида
4K
M12
Регулятор положения зеркала заднего вида на двери


пассажира
5L


11L
M12.1
Разъем подключения электропривода регулятора


положения зеркала заднего вида на двери пассажира
2H


9H
M12m1
Электродвигатель регулятора вертикального


положения зеркала заднего вида
10K
M12m2
Электродвигатель регулятора горизонтального


положения зеркала заднего вида
10L
M12r1
Обогреватель зеркала заднего вида
12K
S101
Переключатель регулятора положения зеркал


заднего вида
6A


12A
W8
Соединение с <массой> на кузове
2E


12E
X81
Разъем жгутов проводов рамы и кузова
3C

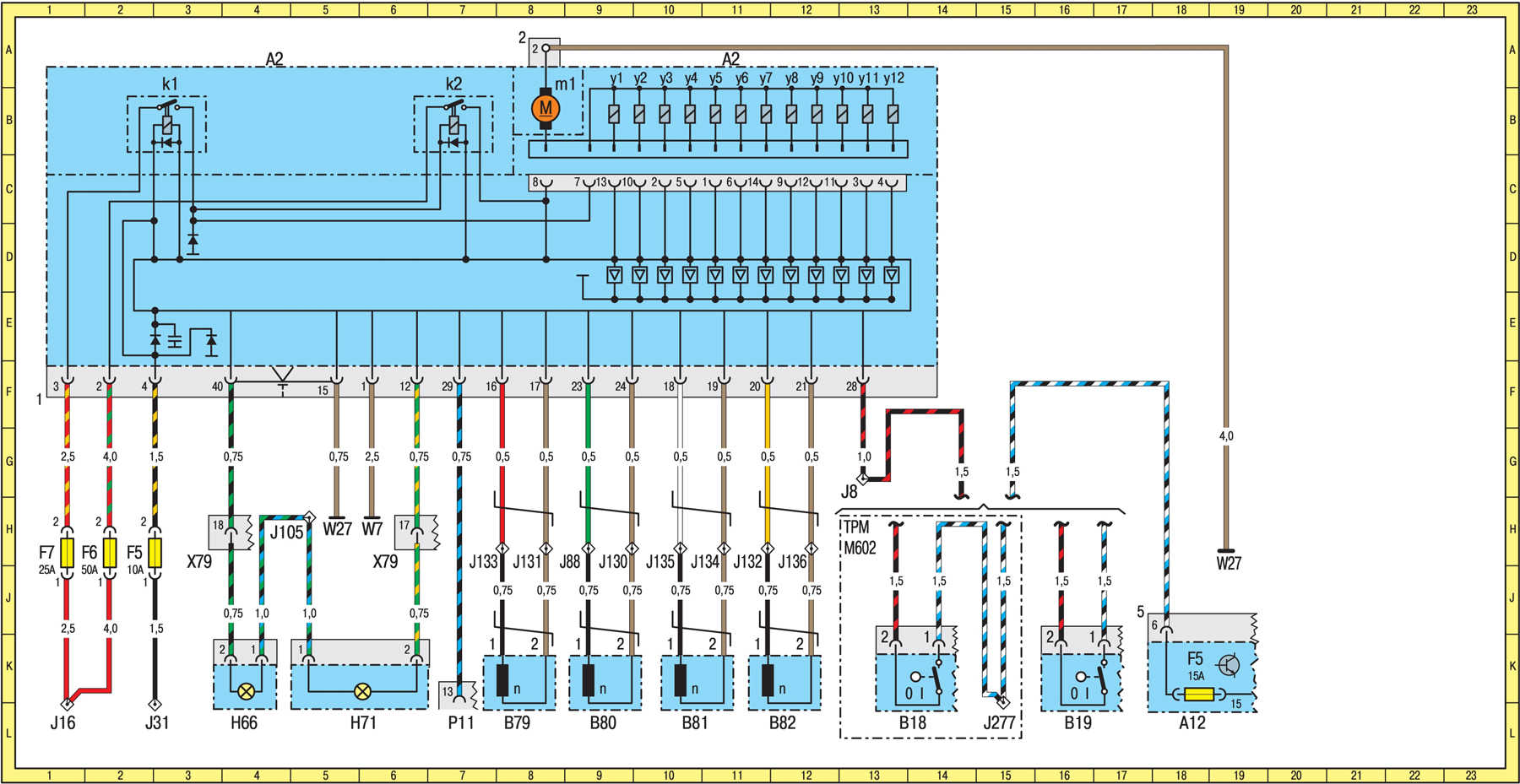

Схема 19 . Системы ABS/ ABD или ABS/ ETS
A2
Гидромодулятор с ЭБУ
4A


12A
A2k1
Реле клапанов
3A
A2k2
Реле двигателя
7A
A2m1
Насос обратной подачи тормозной жидкости
9A
A2y1
Впускной клапан тормозного механизма левого


переднего колеса
10А
A2y2
Выпускной клапан тормозного механизма левого


переднего колеса
10А
A2y3
Впускной клапан тормозного механизма правого


переднего колеса
10А
A2y4
Выпускной клапан тормозного механизма правого


переднего колеса
11А
A2y5
Впускной клапан тормозного механизма левого


заднего колеса
11А
A2y6
Выпускной клапан тормозного механизма левого


заднего колеса
12А
A2y7
Впускной клапан тормозного механизма правого


заднего колеса
12А
A2y8
Выпускной клапан тормозного механизма правого


заднего колеса
12А
A2y9
Клапан переключения левый задний
13А
A2y10
Впускной клапан левый задний
13А
A2y11
Клапан переключения правый задний
14А
A2y12
Впускной клапан правый задний
14А
A12
Центральный монтажный блок
19L
A12F5
Предохранитель стоп-сигнала и обогревателя сопел


омывателя ветрового стекла (гнездо 5)
19K
B18
4-контактный выключатель стоп-сигнала


(круиз-контроль)
14L
B19
2-контактный выключатель стоп-сигнала
17L
B79
Датчик частоты вращения левого переднего колеса
8L
B80
Датчик частоты вращения правого переднего колеса
9L
B81
Датчик частоты вращения левого заднего колеса
11L
B82
Датчик частоты вращения правого заднего колеса
12L
F5
Предохранитель системы ABS
2J
F6
Предохранитель системы ABS
2J
F7
Предохранитель системы ABS
1J
H66
Сигнальная лампа системы ABS
4L
H71
Сигнальная лампа системы ABD
6L
J8
Вывод сигнала торможения
14H
J16
Вывод <30>
1L
J31
Вывод <15>, защищенный предохранителем
3L
J88
Вывод датчика частоты вращения правого переднего


колеса
9J
J105
Вывод <15>
5H
J130
Вывод соединения с <массой> датчика частоты


вращения правого переднего колеса
10J
J131
Вывод соединения с <массой> датчика частоты


вращения левого переднего колеса
8J
J132
Вывод соединения с <массой> датчика частоты


вращения правого заднего колеса
12J
J133
Вывод датчика частоты вращения левого переднего


колеса
8J
J134
Вывод датчика частоты вращения левого заднего колеса
11J
J135
Вывод соединения с <массой> датчика частоты


вращения левого заднего колеса
10J
J136
Вывод датчика частоты вращения правого заднего


колеса
13J
J277
Вывод <15>
16L
P11
14-контактный диагностический разъем
7L
W7
Соединение с <массой> в моторном отсеке
6H
W27
Соединение с <массой> системы ABS/ABD
5H, 19J
X79
Разъем жгутов проводов рамы и кузова
3J, 6J

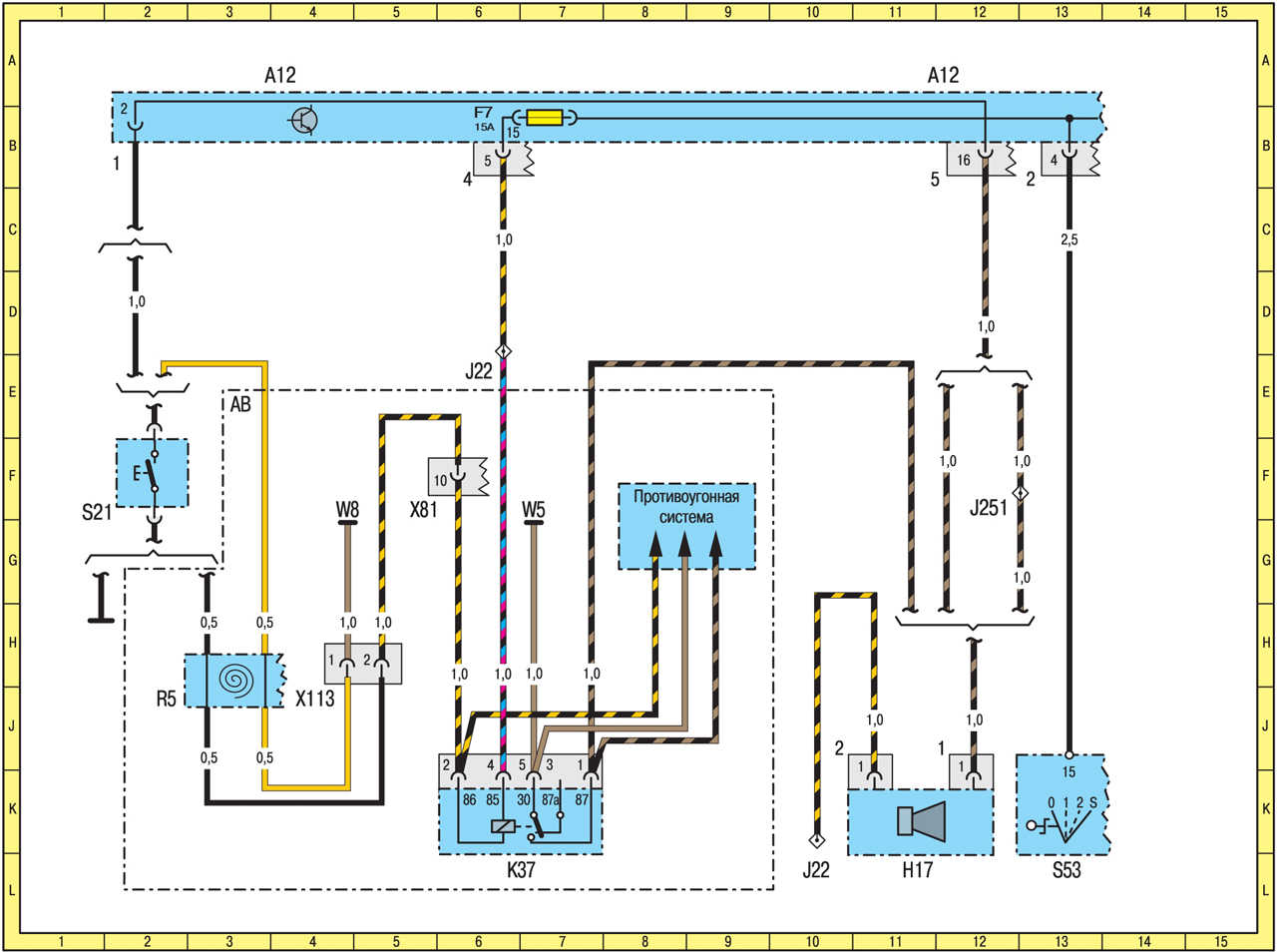

Схема 20 . Звуковой сигнал
A12
Центральный монтажный блок
4A, 12A
A12F7
Предохранитель звукового сигнала и обогревателя


заднего стекла (гнездо 7)
7A
H17
Звуковой сигнал
12L
J22
Вывод <15>, защищенный предохранителем
6E, 10L
J251
Вывод звукового сигнала
13F
K37
Реле звукового сигнала
7L
R5
Спиральный проводник подушки безопасности
2J
S21
Выключатель звукового сигнала
1G
S53
Замок зажигания
13L
W5
Соединение с <массой> в блоке под сиденьем
7G
W8
Соединение с <массой> на кузове
4G
X81
Разъем жгутов проводов рамы и кузова
6G
X113
Разъем соединения проводов и спирального


проводника подушки безопасности
4J
