Мерседес Спринтер / Схемы электрооборудования / Cхемы 1-5

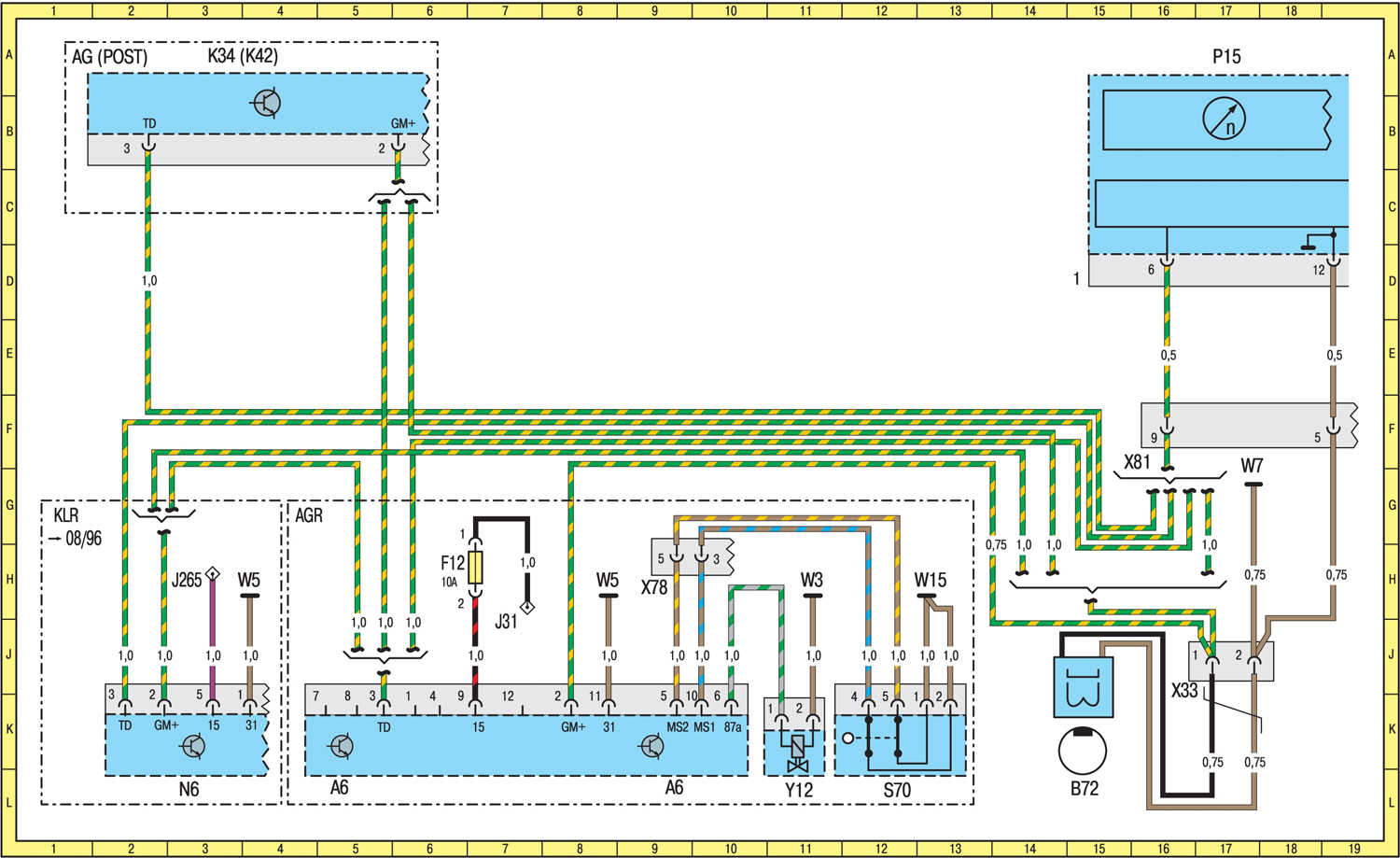

Схема 1. Система впрыска топлива дизельного двигателя с системой рециркуляции отработавших газов
(двигатель 601 серий 901, 902, 903 и 904)
А6
ЭБУ системой рециркуляции ОГ (AGR)
5L, 9L
B72
Датчик частоты вращения коленчатого вала
15L
F12
Предохранитель (10 А) ЭБУ системой рециркуляции


ОГ (вывод <15>)
6H
J31
Вывод <15>, защищенный предохранителем
7J
J265
Вывод <15>
3H
K34
Реле автоматического включения пониженной


передачи (система Kickdown) автоматической


коробки передач
4A
N6
ЭБУ компрессором кондиционера
3L
P15
Комбинация приборов
17A
S70
Выключатель системы рециркуляции ОГ (AGR)
13L
W3
Соединение с <массой> в левой фаре
11H
W5
Соединение с <массой> в блоке под сиденьем
4H, 9H
W7
Соединение с <массой> в моторном отсеке
17G
W15
Соединение с <массой> на двигателе
13H
X33
Контактный разъем TD
17K
X78
Контактный разъем жгутов проводов двигателя


и кузова
9H
X81
Контактный разъем жгутов проводов рамы и кузова
16G
Y12
Электромагнитный клапан системы рециркуляции


ОГ (EGR 2)
11L

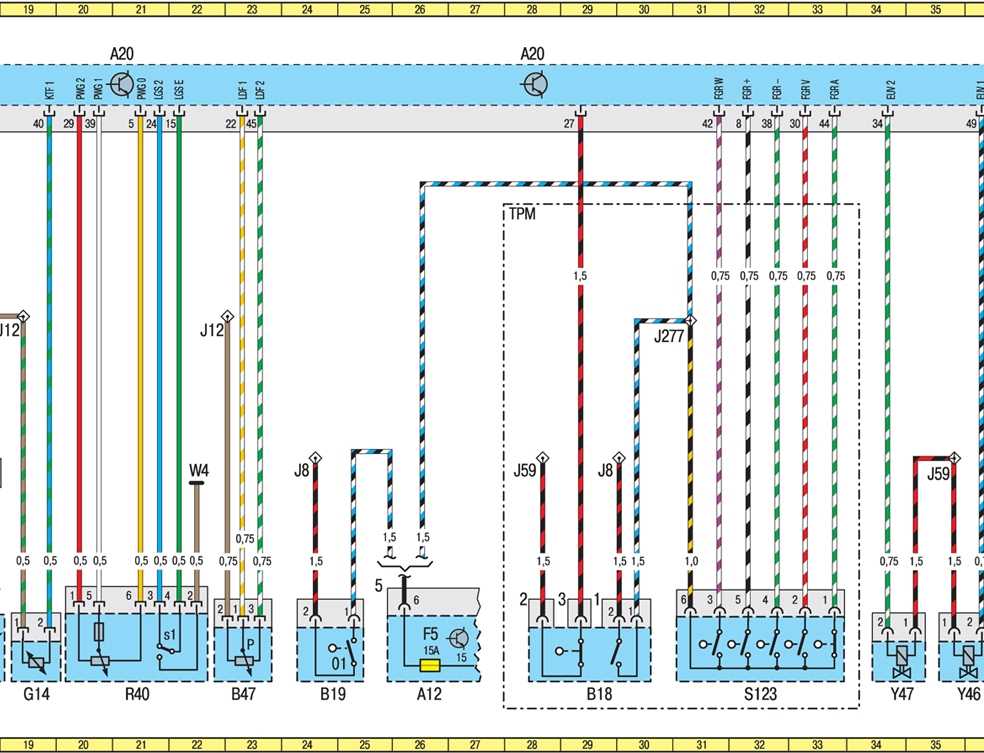

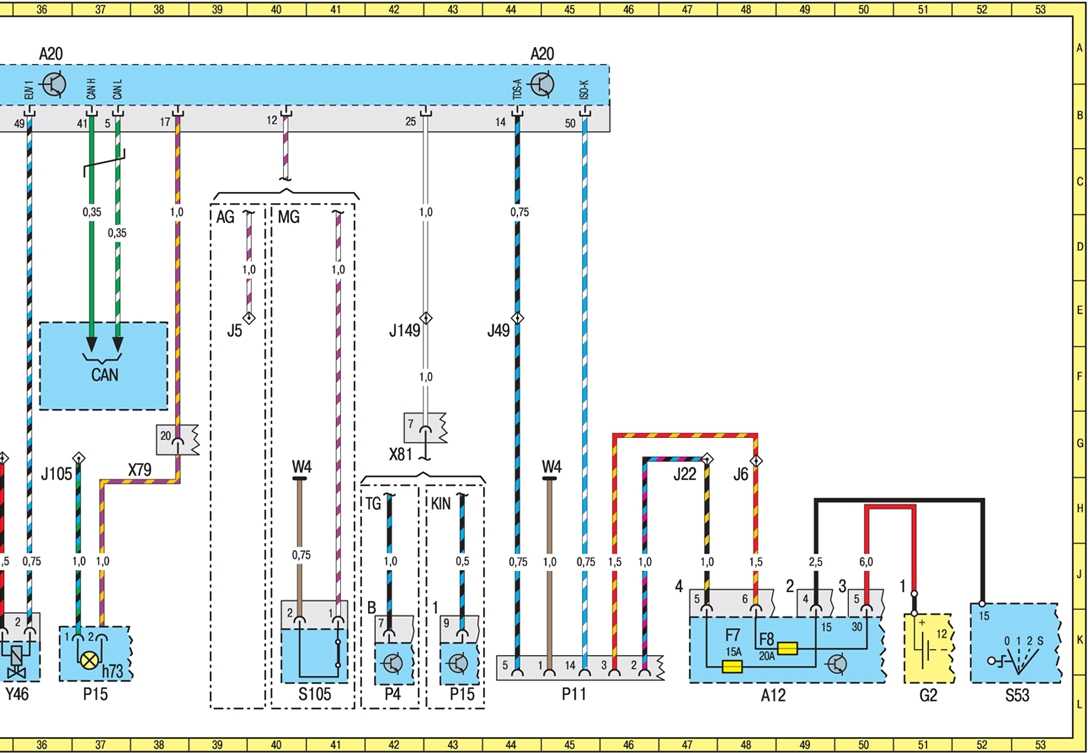

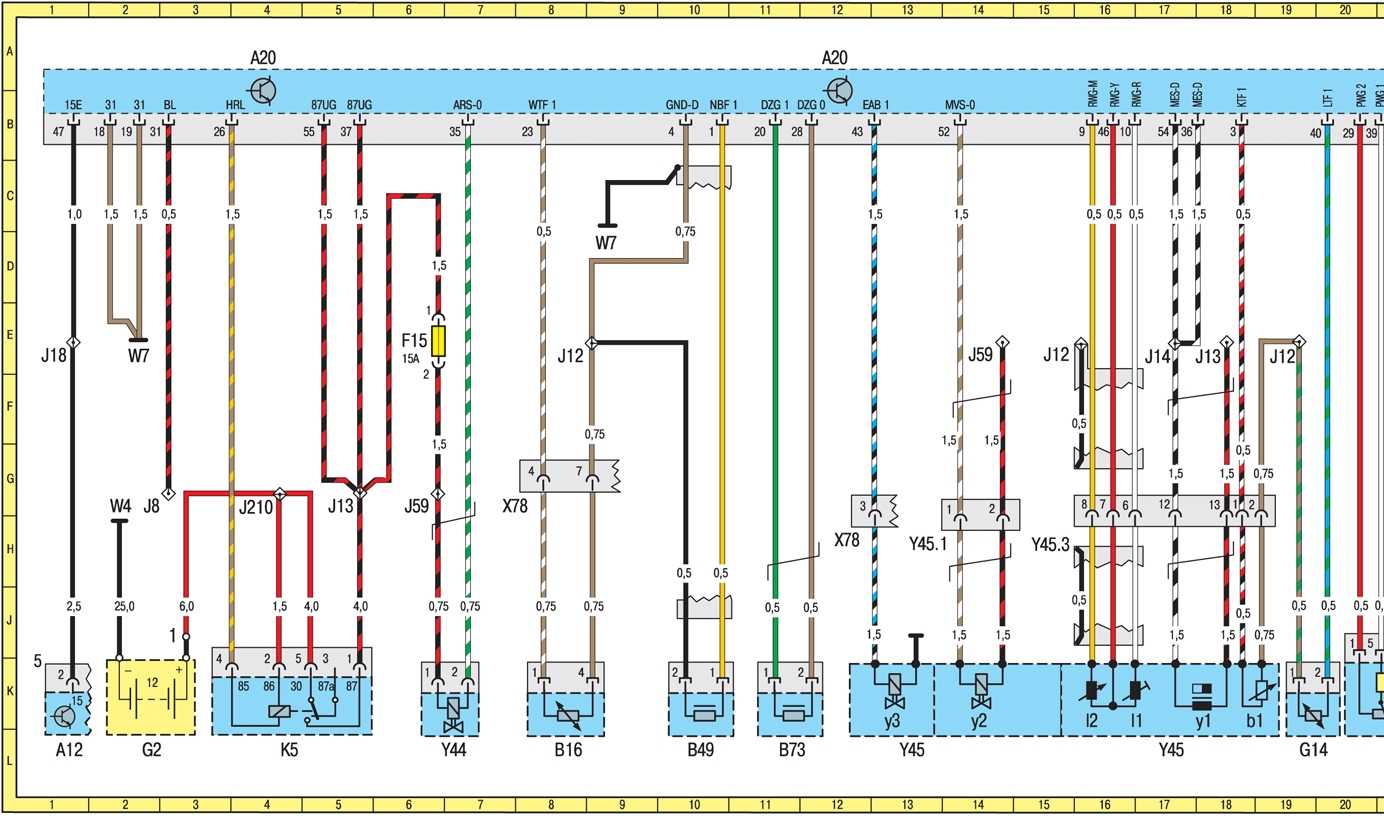

Схема 2. ( часть 2 , 3 ) Система управления дизельным двигателем с ТНВД распределительного типа (двигатели мод. 02.980 серий 901, 902, 903 и 904)
A12
Центральный монтажный блок
1L


26L


48L
A12F5
Предохранитель 15 А
26K
A12F7
Предохранитель 15 А
48K
A12F8
Предохранитель 20 А
49K
A20
ЭБУ двигателем (MSA)
4A


12A


21A


28A


36A


44A
B16
Датчик температуры охлаждающей жидкости
8L
B18
4-контактный выключатель стоп-сигнала


(автомобили с системой круиз-контроля)
29L
B19
2-контактный выключатель стоп-сигнала
24L
B47
Датчик давления (наддува) воздуха во впускном


коллекторе
23L
B49
Датчик момента начала впрыска топлива
10L
B73
Датчик угла поворота коленчатого вала
11L
F15
Предохранитель (15 А) ЭБУ двигателем
6E
G2
Аккумуляторная батарея
2L, 51L
G14
Датчик температуры всасываемого воздуха
19L
J5
Вывод <50>
30E
J6
Вывод <30>, защищенный предохранителем
48H
J8
Вывод стоп-сигнала
2G


24G


29G
J12
Выводы датчиков для соединения с <массой>
8E


11G


15E


19E


22E
J13
Вывод ЭБУ ТНВД (EVE)
5G


17E
J14
Вывод ЭБУ ТНВД (EVE)
17E
J18
Вывод <15>, защищенный предохранителем
1E
J22
Вывод <15>, защищенный предохранителем
47H
J49
Вывод датчика частоты вращения коленчатого вала
44E
J59
Вывод форсунок
6G


14E


28G


35G
J105
Вывод <15>
36G
J149
Вывод датчика частоты вращения коленчатого вала
42E
J210
Вывод <30>
4G
J277
Вывод <15>
31E
K5
Реле питания ЭБУ двигателем
4L
P4
Тахограф
42L
P11
14-контактный диагностический разъем
45L
P15
Комбинация приборов
37L


43L
P15h73
Контрольная лампа системы EDC
37L
R40
Датчик положения педали акселератора
21L
R40s1
Выключатель режима холостого хода
21K
S53
Замок зажигания
53L
S105
Выключатель на педали сцепления
41L
S123
Выключатель системы круиз-контроля
32L
W4
Соединение с <массой> на перегородке


моторного отсека
2H


22H


40H


45G
W7
Соединение с <массой> в моторном отсеке
2E
X78
Разъем жгутов проводов рамы и двигателя
7H


12H
X79
Разъем жгутов проводов рамы и кузова
38G
X81
Разъем жгутов проводов рамы и кузова
42G
Y44
Клапан системы рециркуляции ОГ
6L
Y45
ТНВД с электронным управлением
13L


17L
Y45.1
Разъем электромагнитного клапана муфты


опережения впрыска топлива
13H
Y45.3
Разъем ЭБУ ТНВД
15H
Y45b1
Датчик температуры топлива
18L
Y45l1
Датчик хода рейки ТНВД
16L
Y45l2
Датчик хода рейки ТНВД
15L
Y45y1
Регулятор количества подаваемого топлива
17L
Y45y2
Электромагнитный клапан муфты опережения


впрыска топлива
14K
Y45y3
Электромагнитный клапан прекращения подачи топлива
13L
Y46
Электромагнитный клапан изменения давления


впрыска топлива
35L
Y47
Электромагнитный клапан момента впрыска топлива
34L

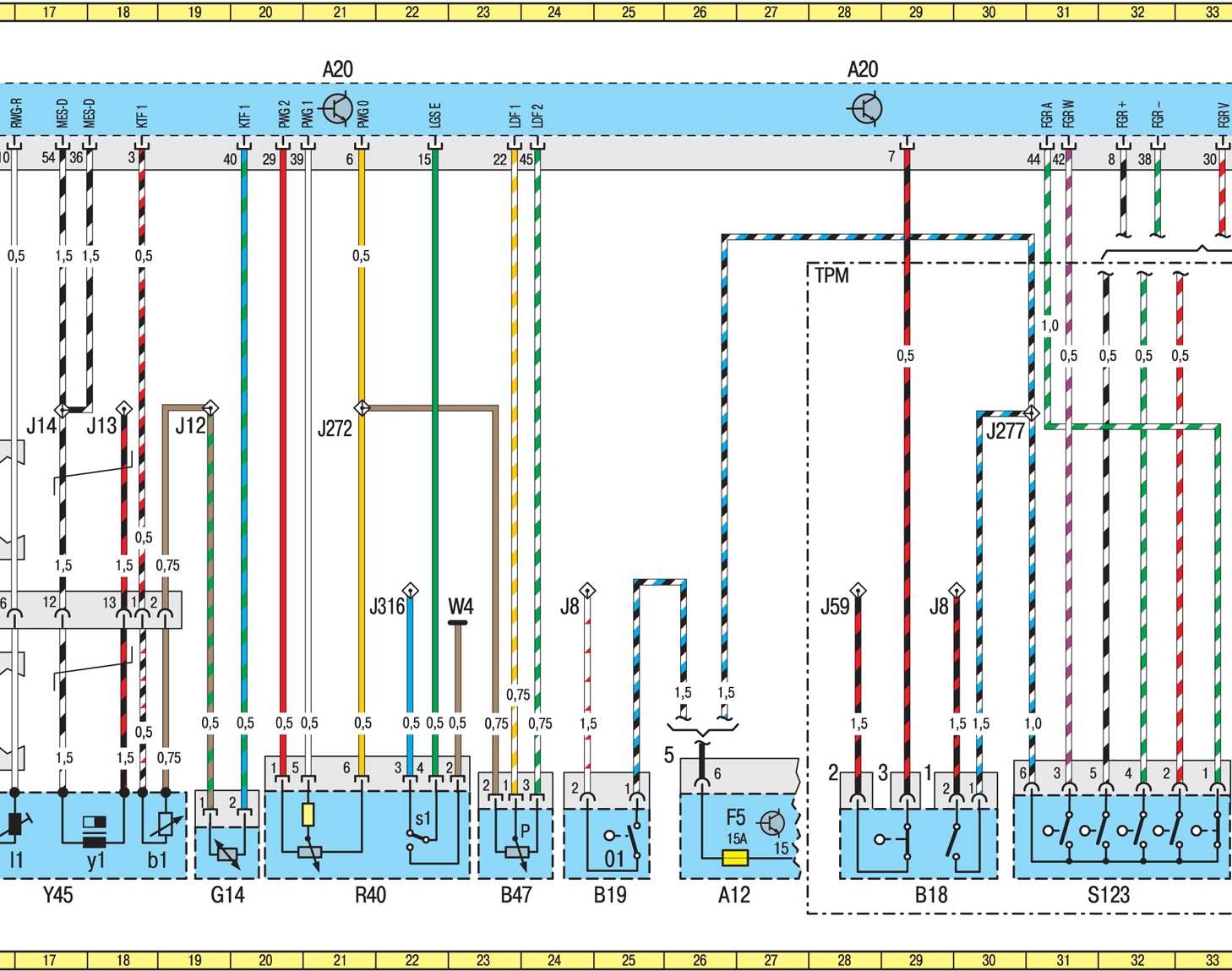

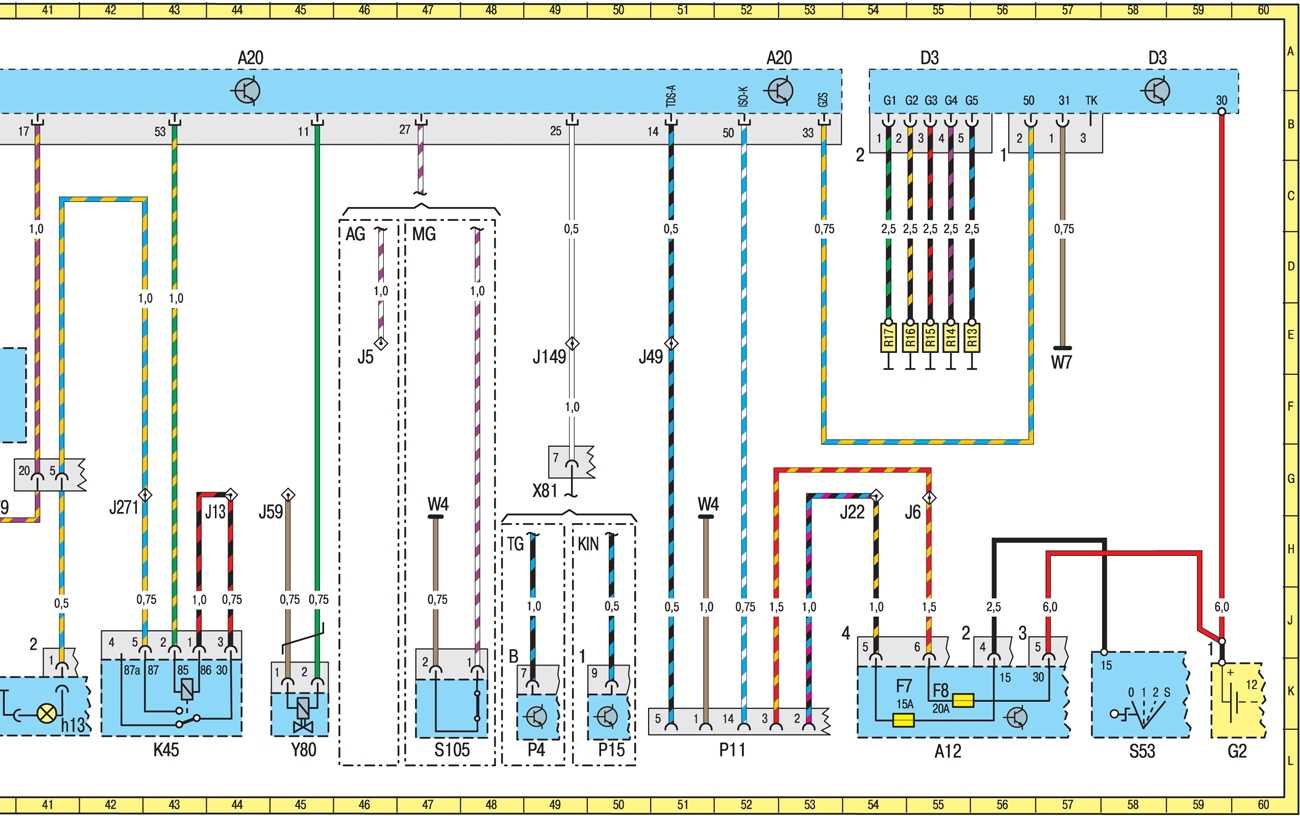

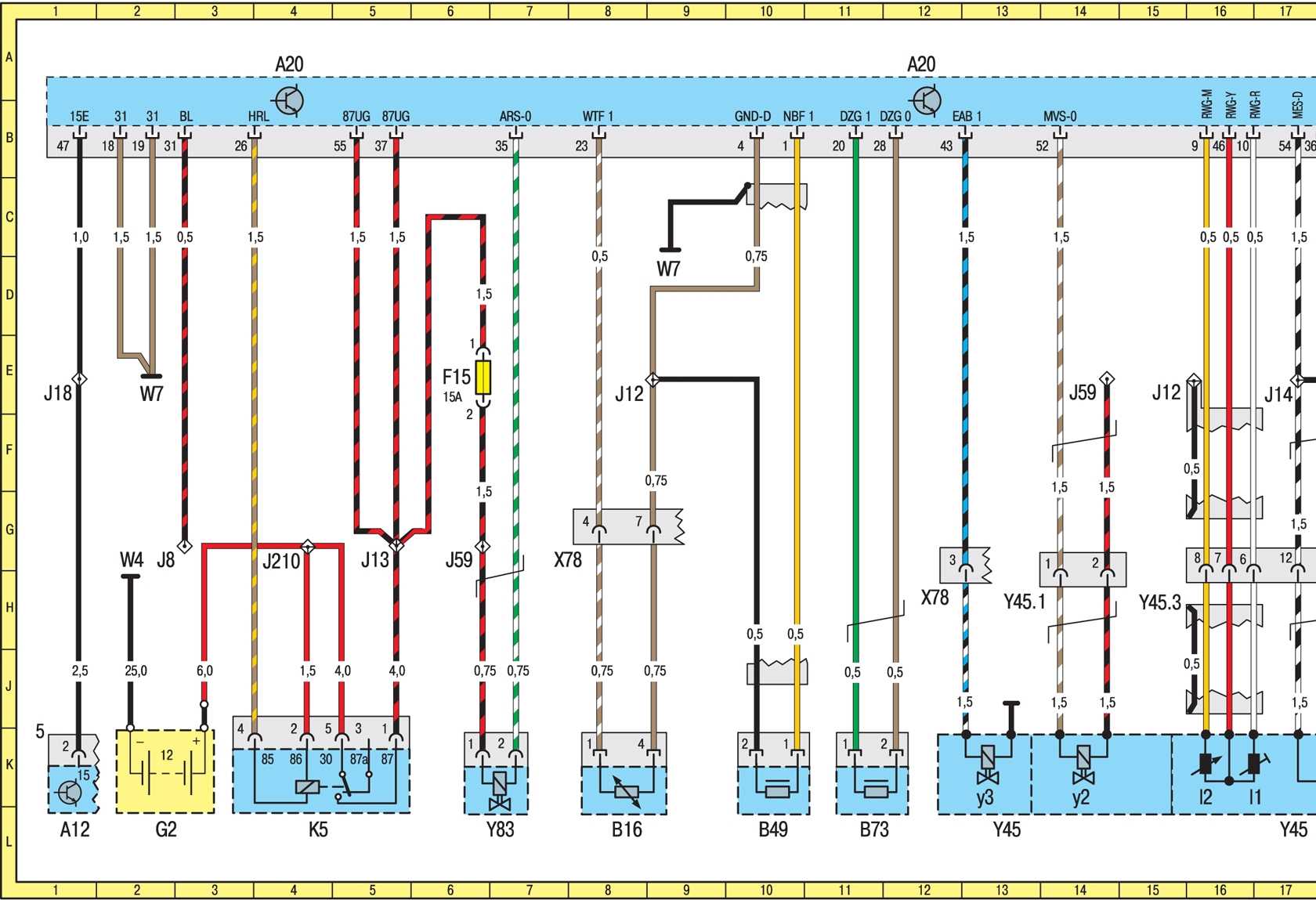

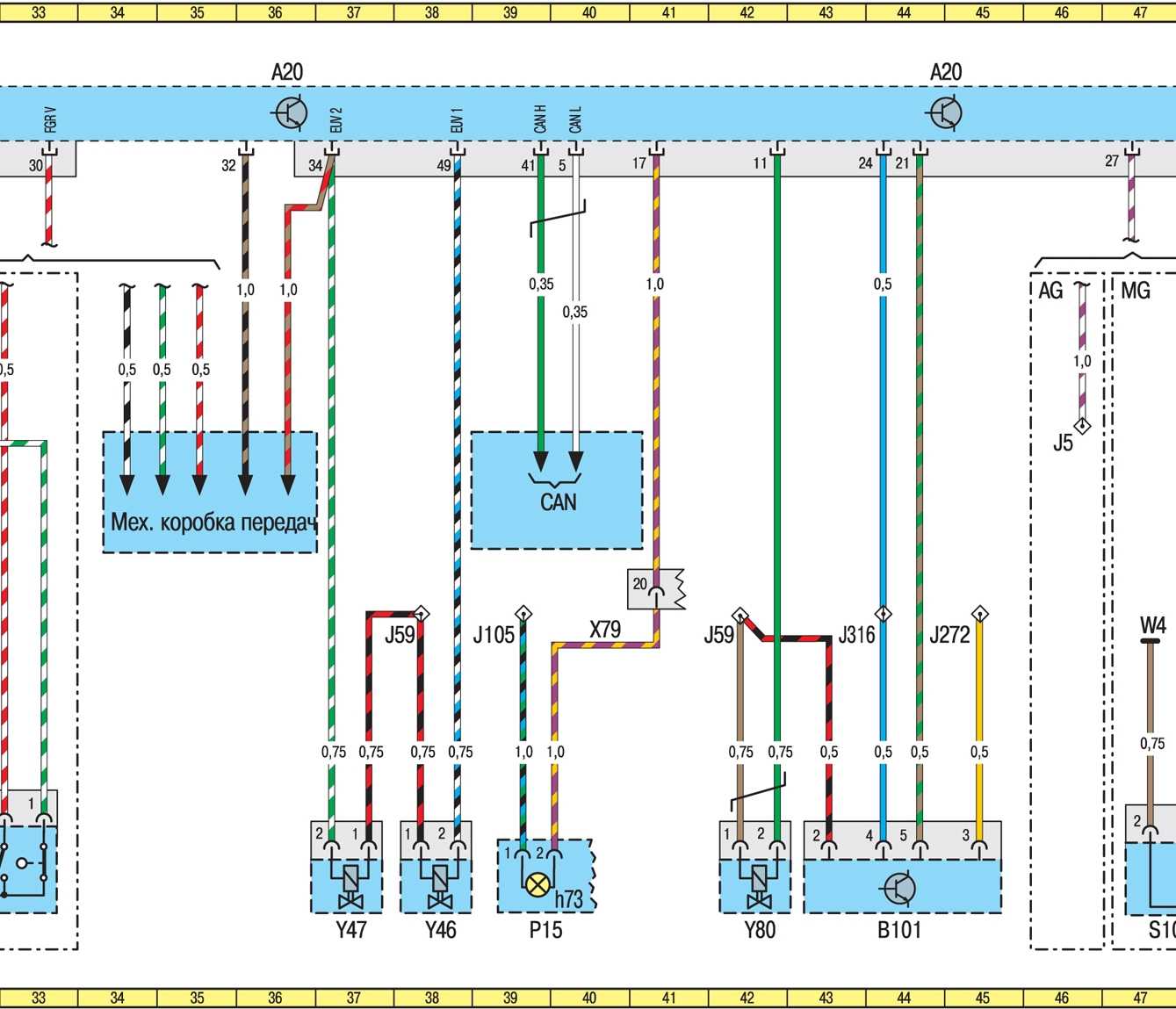

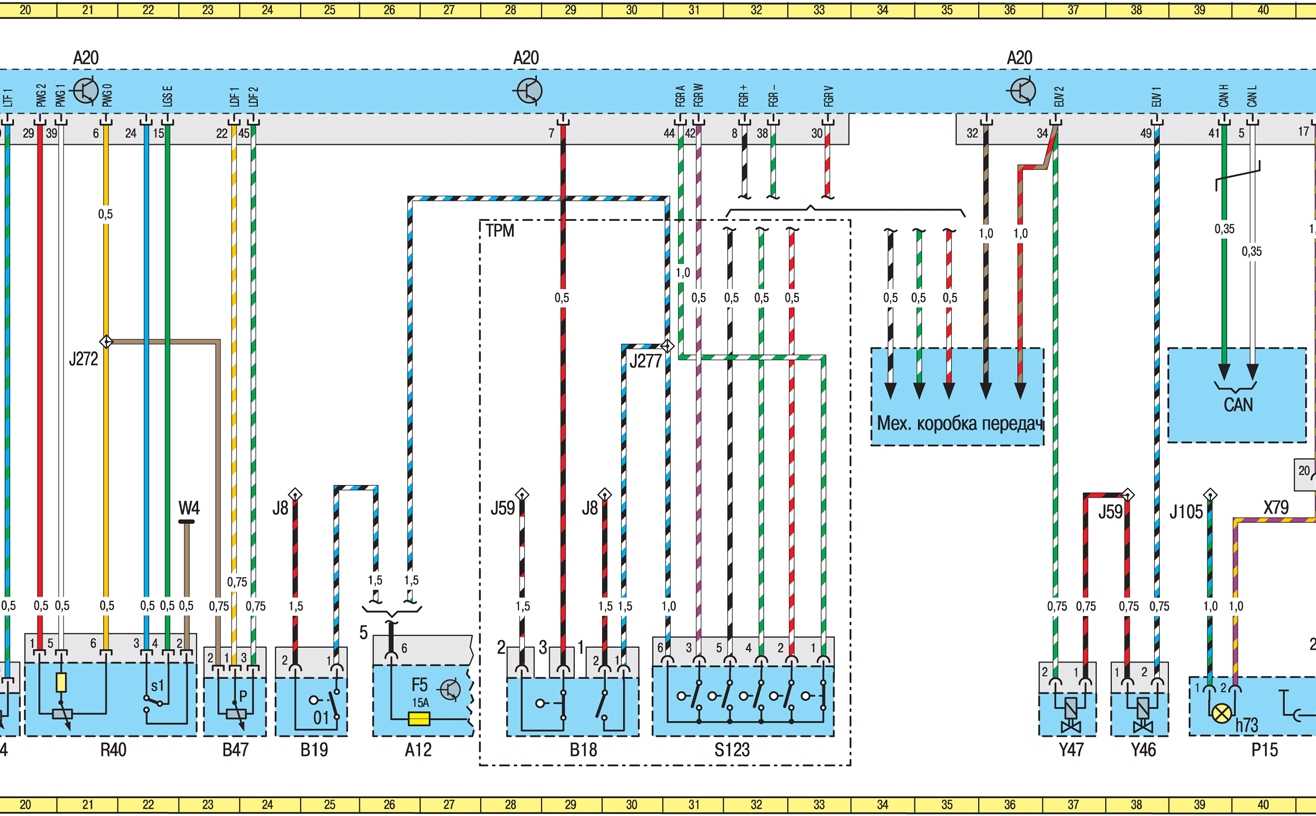

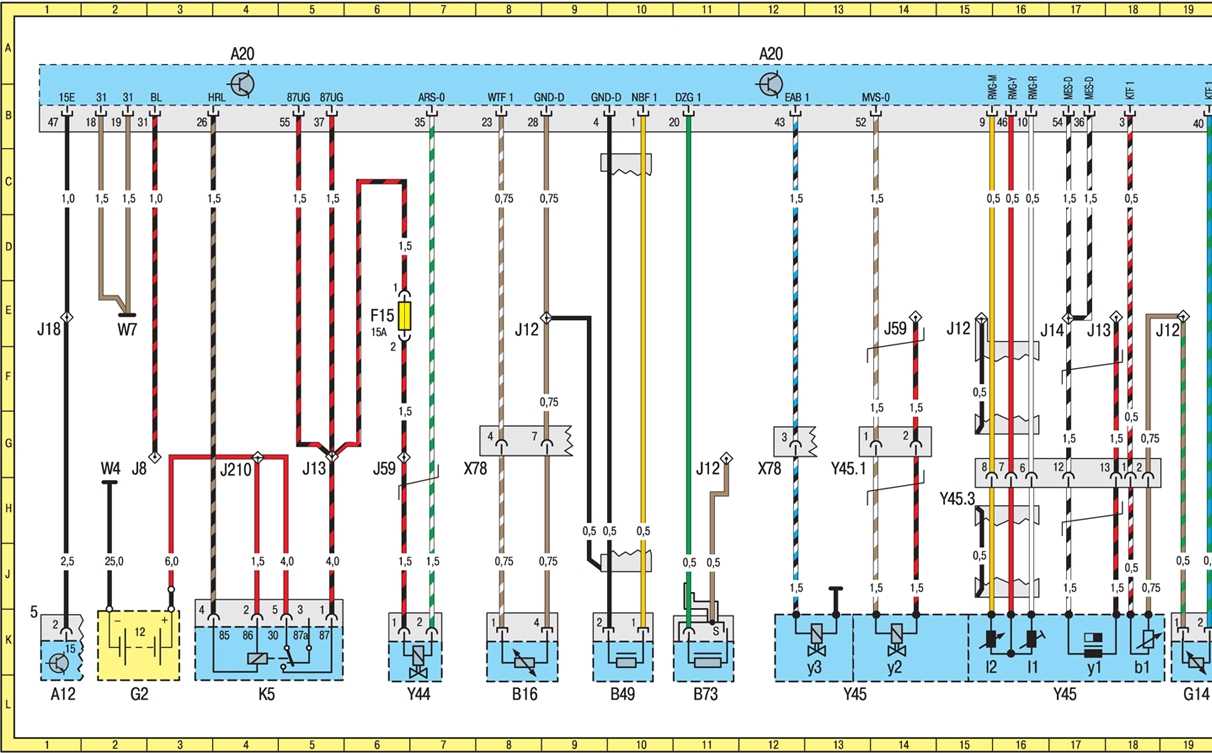

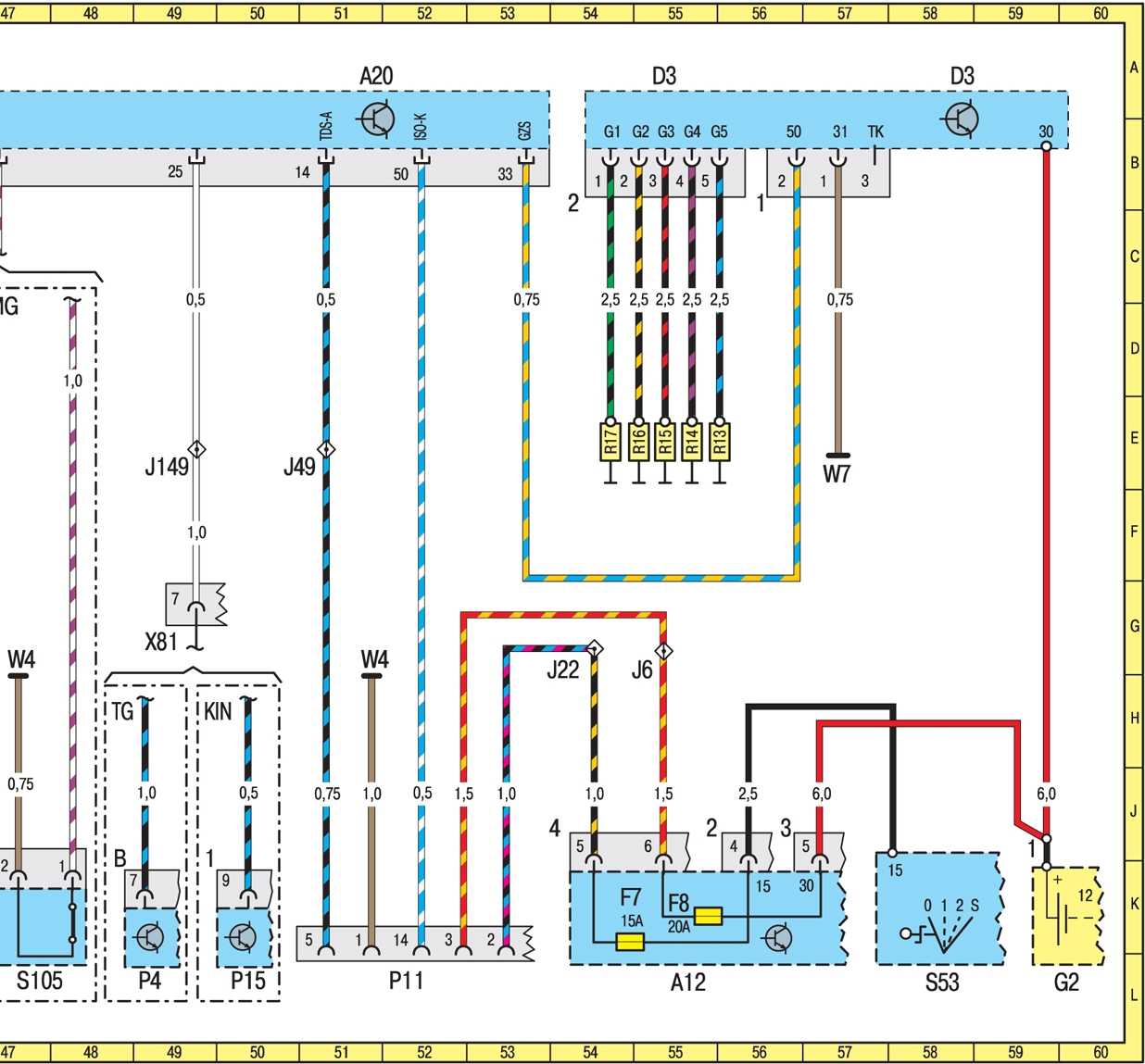

Схема 3. ( часть 2 , 3 , 4 ) Система управления дизельным двигателем с ТНВД распределительного типа (автомобили выпуска с октября 1997 г.)
A12
Центральный монтажный блок
1L


26L


55L
A12F5
Предохранитель 15 А
26K
A12F7
Предохранитель 15 А
54K
A12F8
Предохранитель 20 А
55K
A20
ЭБУ двигателем (MSA)
4A


12A


21A


28A


36A


44A


51A
B16
Датчик температуры охлаждающей жидкости
8L
B18
4-контактный выключатель стоп-сигнала


(автомобили с круиз-контролем)
29L
B19
2-контактный выключатель стоп-сигнала
24l
B47
Датчик давления (наддува) воздуха во впускном


коллекторе
23L
B49
Датчик момента начала впрыска топлива
10L
B73
Датчик угла поворота коленчатого вала
11L
B101
Измеритель массового расхода воздуха
44L
D3
Выходной каскад системы предпускового подогрева
54A


58A
F15
Предохранитель (15 А) ЭБУ двигателем
6E
G2
Аккумуляторная батарея
2L


59L
G14
Датчик температуры всасываемого воздуха
19L
J5
Вывод <50>
45E
J6
Вывод <30>, защищенный предохранителем
54H
J8
Вывод стоп-сигнала
2G


24G


29G
J12
Вывод датчиков для соединения с <массой>
8E


15E


19E
J13
Вывод ЭБУ ТНВД (EVE)
5G


17E
J14
Вывод ЭБУ ТНВД (EVE)
17E
J18
Вывод <15>, защищенный предохранителем
1E
J22
Вывод <15>, защищенный предохранителем
53H
J49
Вывод датчика частоты вращения коленчатого вала
50E
J59
Вывод форсунок
6G


14E


28G


37G


41G
J105
Вывод <15>
39G
J149
Вывод датчика частоты вращения коленчатого вала
49E
J210
Вывод <30>
4G
J272
Вывод датчиков положения педали акселератора,


давления (наддува) воздуха во впускном


коллекторе и температуры всасываемого воздуха
21E


44G
J277
Вывод <15>
30E
J316
Вывод выключателя режима холостого хода
21G


43G
K5
Реле питания ЭБУ двигателем
4L
P4
Тахограф
48L
P11
14-контактный диагностический разъем
51L
P15
Комбинация приборов
39L


49L
P15h73
Контрольная лампа системы EDC
39L
R13
Свеча накаливания
55E
R14
Свеча накаливания
55E
R15
Свеча накаливания
55E
R16
Свеча накаливания
54E
R17
Свеча накаливания
54E
R40
Датчик положения педали акселератора
21L
R40s1
Выключатель режима холостого хода
22K
S53
Замок зажигания
58L
S105
Выключатель на педали сцепления
47L
S123
Выключатель круиз-контроля
31L
W4
Соединение с <массой> на перегородке


моторного отсека
2H


22H


47H


51G
W7
Соединение с <массой> в моторном отсеке
2E


9D


57E
X78
Разъем жгутов проводов рамы и двигателя
7H


12H
X79
Разъем жгутов проводов рамы и кузова
40G
X81
Разъем жгутов проводов рамы и кузова
49G
Y45
ТНВД с электронным управлением
13L


17L
Y45.1
Разъем электромагнитного клапана муфты


опережения впрыска топлива
13H
Y45.3
Разъем ЭБУ ТНВД
15H
Y45b1
Датчик температуры топлива
18L
Y45l1
Датчик хода рейки ТНВД
16L
Y45l2
Датчик хода рейки ТНВД
15L
Y45y1
Регулятор количества подаваемого топлива
17L
Y45y2
Электромагнитный клапан муфты опережения


впрыска топлива
14K
Y45y3
Электромагнитный клапан прекращения подачи топлива
13L
Y46
Электромагнитный клапан изменения давления


впрыска топлива
38L
Y47
Электромагнитный клапан момента впрыска топлива
37L
Y80
Клапан регулировки давления наддува
42L
Y83
Регулятор давления в системе рециркуляции ОГ
6L


Схема 4. ( часть 2 , 3 ) Система управления дизельным двигателем 602.980 с ТНВД распределительного типа
(автомобили выпуска с июля 1998 г.)
A12
Центральный монтажный блок
1L


26L


55L
A12F5
Предохранитель 15 А
26K
A12F7
Предохранитель 15 А
54K
A12F8
Предохранитель 20 А
55K
A20
ЭБУ двигателем (MSA)
4A


12A


21A


28A


36A


44A


52A
B16
Датчик температуры охлаждающей жидкости
8L
B18
4-контактный выключатель стоп-сигнала


(автомобили с круиз-контролем)
29L
B19
2-контактный выключатель сигнала торможения
24L
B47
Датчик давления (наддува) воздуха во впускном


коллекторе
23L
B49
Датчик момента начала впрыска топлива
10L
B73
Датчик угла поворота коленчатого вала
11L
D3
Выходной каскад системы предпускового подогрева
55А


58А
F15
Предохранитель (15А) ЭБУ двигателем
6E
G2
Аккумуляторная батарея
2L


60L
G14
Датчик температуры всасываемого воздуха
19L
J5
Вывод <50>
46E
J6
Вывод <30>, защищенный предохранителем
55H
J8
Вывод сигнала торможения
2G


24G


29G
J12
Выводы датчиков для соединения с <массой>
8E


15Е


19E
J13
Вывод ЭБУ ТНВД (EVE)
5G


17E


44G
J14
Вывод ЭБУ ТНВД (EVE)
17E
J18
Вывод <15>, защищенный предохранителем
1E
J22
Вывод <15>, защищенный предохранителем
54H
J49
Вывод датчика частоты вращения коленчатого вала
51E
phaJ59
Вывод форсунок
6G


14E


28G


37G


45G
J105
Вывод <15>
39G
J149
Вывод датчика частоты вращения коленчатого вала
49E
J210
Вывод <30>
4G
J271
Вывод <87>
42G
J272
Вывод датчиков положения педали акселератора,


давления (наддува) воздуха во впускном коллекторе


и температуры всасываемого воздуха
21E
J277
Вывод <15>
30E
K5
Реле питания ЭБУ двигателем
4L
K45
Реле системы предварительного подогрева
43L
P4
Тахограф
49L
P11
14-контактный диагностический разъем
52L
P15
Комбинация приборов
40L


50L
P15h13
Контрольная лампа системы предварительного


подогрева и иммобилайзера
41L
P15h73
Контрольная лампа системы EDC
39L
R13
Свеча накаливания
56E
R14
Свеча накаливания
55E
R15
Свеча накаливания
55E
R16
Свеча накаливания
55E
R17
Свеча накаливания
54E
R40
Датчик положения педали акселератора
21L
R40s1
Выключатель режима холостого хода
22K
S53
Замок зажигания
58L
S105
Включатель на педали сцепления
47L
S123
Включатель круиз-контроля
31L
W4
Соединение с <массой> на перегородке моторного


отсека
2H


22H


47H


51G
W7
Соединение с <массой> в моторном отсеке
2E


9D


57E
X78
Разъем жгутов проводов рамы и двигателя
7H


12H
X79
Разъем жгута проводов рамы и кузова
40G
X81
Разъем жгута проводов рамы и кузова
49G
Y44
Клапан системы рециркуляции ОГ
6L
Y45
ТНВД с электронным управлением
13L


17L
Y45.1
Разъем электромагнитного клапана муфты


опережения впрыска топлива
13H
Y45.3
Разъем ЭБУ ТНВД
15H
Y45b1
Датчик температуры топлива
18L
Y45l1
Датчик хода рейки ТНВД
16L
Y45l2
Датчик хода рейки ТНВД
15L
Y45y1
Регулятор количества подаваемого топлива
17L
Y45y2
Электромагнитный клапан муфты опережения


впрыска топлива
14L
Y45y3
Электромагнитный клапан прекращения подачи


топлива
13L
Y46
Электромагнитный клапан изменения давления


впрыска топлива
38L
Y47
Электромагнитный клапан момента впрыска топлива
37L
Y80
Клапан регулировки давления наддува
45L

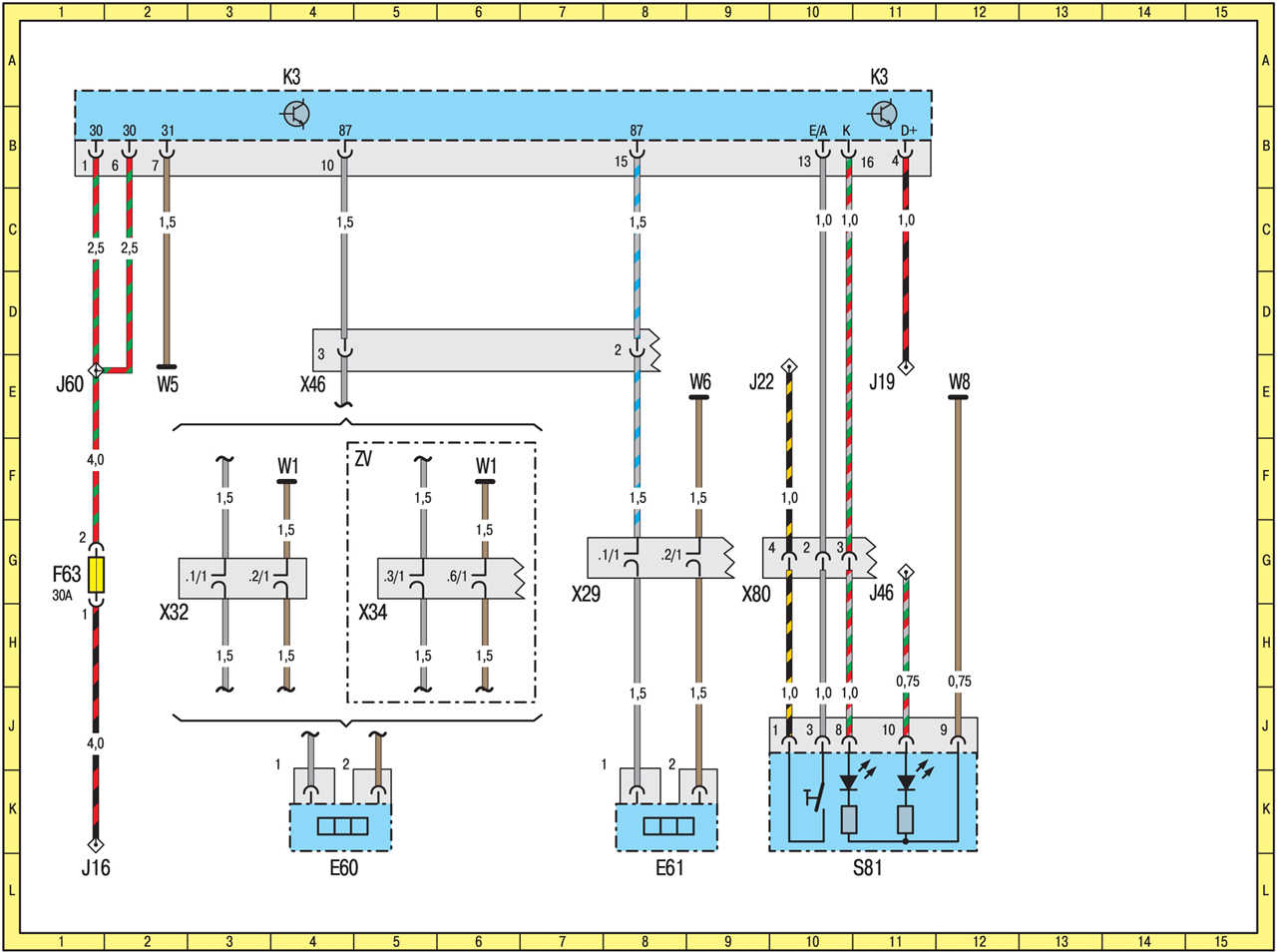

Схема 5. Обогреватель заднего стекла
Е60
Правый обогреватель заднего стекла
4L
Е61
Левый обогреватель заднего стекла
8L
F63
Предохранитель (30 А) обогревателя заднего стекла
J16
Вывод <30>
1L
J19
Вывод <61>
11E
J22
Вывод <15>, защищенный предохранителем
10E
J46
Вывод <58>
11G
J60
Вывод <15>, защищенный предохранителем
1E
K3
Реле обогревателя заднего стекла


11А
S81
Выключатель обогревателя заднего стекла
11L
W1
Соединение с <массой> на крыше
4F


6F
W5
Соединение с <массой> в блоке под сиденьем
W6
Соединение с <массой> заднем габаритном фонаре
W8
Соединение с <массой> на кузове
12E
X29
3-контактный разъем жгутов проводов в левой


задней части автомобиля
7H
X32
2-контактный разъем жгута проводов обогревателя


в правой задней части автомобиля
2H
X34
3-контактный разъем жгута проводов в правой


задней части автомобиля
5H
X46
Разъем жгутов проводов рамы и кузова


(дополнительное оборудование)
4E
X80
Разъем жгутов проводов рамы и кузова
10Н
Копирование и Использование материалов сайта без прямой ссылки - запрещено.
