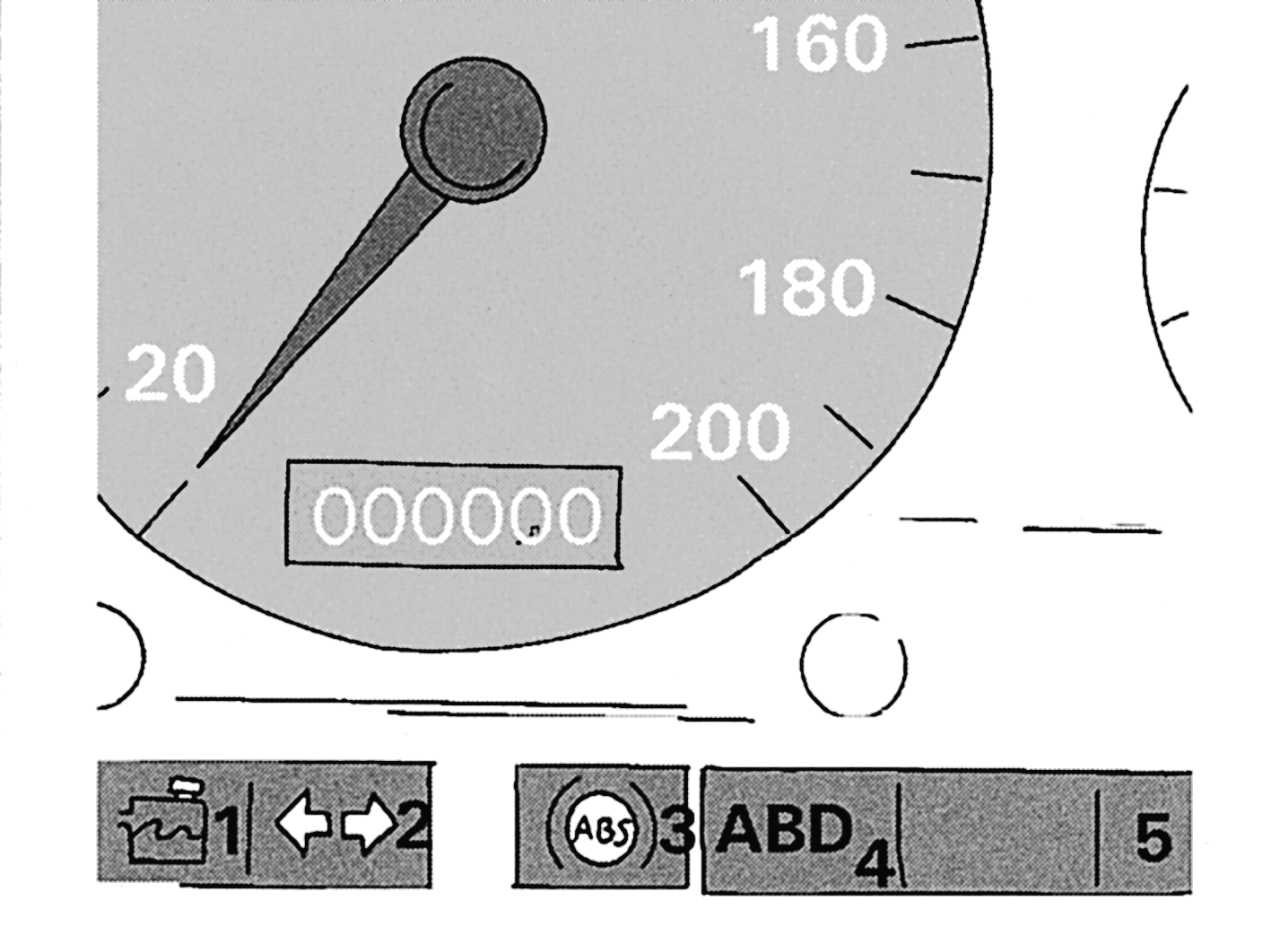

Рис. 334. Правая сторона строки контрольных ламп: 1 — уровень охлаждающей жидкости; 2 — указатели поворота; 3 — контрольная лампа системы ABS; 4 — контрольная лампа системы ABD; 5 — контрольная лампа системы SRS (подушка безопасности)

Контрольная лампа указателей поворота (2, см. рис. 334 ). Стрелки должны мигать в отдельности при включении указателя поворота и вместе — при включении аварийной сигнализации.

Контрольная лампа ABS (3, см. рис. 334 ).Загорается при включении зажигания. При работающем двигателе или при скорости движения более 5 км/ч лампа должна погаснуть примерно через 2 секунды.

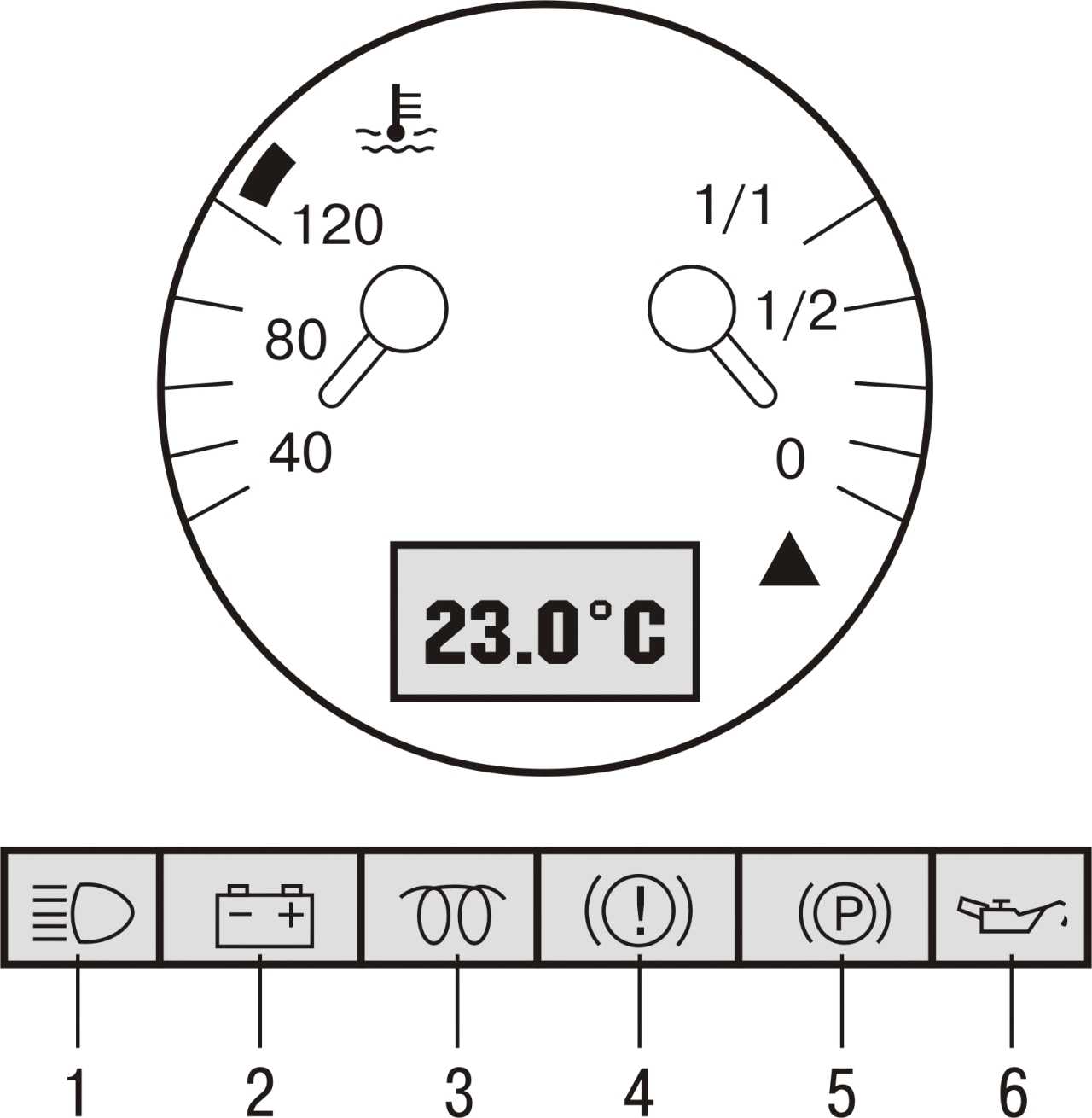

Рис. 335. Левая сторона строки контрольных ламп: 1 — указатель включения дальнего света фар; 2 — контрольная лампа зарядки батареи; 3 — указатель работы свечей накаливания; 4 — контрольная лампа износа тормозных колодок; 5 — указатель включения стояночного тормоза и уровня тормозной жидкости; 6 — контрольная лампа давления масла

Указатель включения дальнего света (1, рис. 335 ). При сигнализировании фарами дальнего света или при их включении должна загораться синяя лампа указателя.

Контрольная лампа зарядки батареи (2, см. рис. 335 ). Должна загораться при включении зажигания и гаснуть при работающем двигателе.

Указатель работы свечей накаливания/иммобилайзера (3, см. рис. 335 ). Горит до момента достижения свечами накаливания рабочей температуры.

Указатель износа тормозных колодок (4, см. рис. 335 ). Загорается при торможении, если толщина накладок передних тормозных колодок менее 3,5 мм и нужна замена колодок.

Контрольная лампа тормозной системы (5, см. рис. 335 ). Загорается при включенном стояночном тормозе, а также недостаточном уровне тормозной жидкости.

Контрольная лампа давления масла (6, см. рис. 335 ). Загорается при включении зажигания и гаснет при пуске двигателя. Если при пуске двигателя лампа не гаснет, следует немедленно остановить двигатель и выяснить причину.

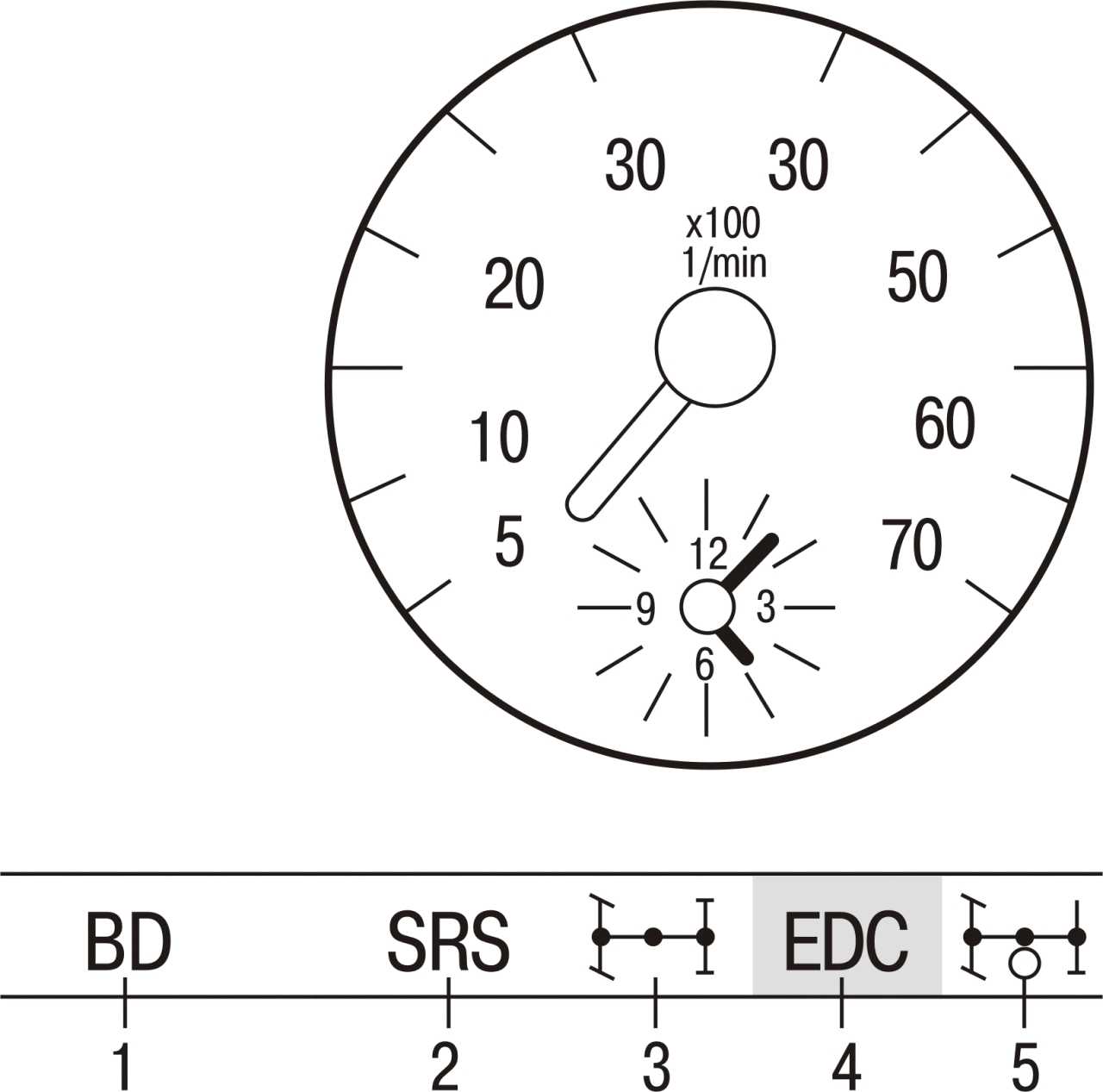

Рис. 336. Крайняя правая часть строки контрольных ламп: 1 — контрольная лампа системы ABD; 2 — контрольная лампа системы SRS (подушка безопасности); 3 — указатель включения блокировки дифференциала; 4 — контрольная лампа системы управления двигателем (только на мод. 212D, 312D, 412D); 5 — указатель подключения полного привода

Контрольная лампа системы ABD (1, рис. 336 ): включена система ABD или предупреждение о плохом состояния дорожного полотна.

Контрольная лампа SRS (2, см. рис. 336 ). Загорается примерно на 10 секунд при включении зажигания. Если затем гаснет, подушка безопасности и ремни безопасности исправны и находятся в рабочем состоянии.

Указатель включения блокировки дифференциала (3, см. рис. 336 ). Загорается при включении блокировки дифференциала и гаснет при выключении.

Контрольная лампа системы управления двигателем 4 (см. рис. 336 ). Когда ключ в замке зажигания переведен в положение «2», загорается символ EDC. Он должен погаснуть, когда двигатель работает. Если указатель не загорается или не гаснет во время поездки, возникла неисправность в электронной системе управления двигателем, поэтому надо как можно скорее обратиться на СТО.

Указатель 5 подключения полного привода (см. рис. 336 ). Горит, когда подключен полный привод.

Указатель включения переднего/ заднего противотуманного света. Лампа находится в выключателе и должна загораться, когда выключатель нажат в положение «1». Если при включенных противотуманных фарах выключается зажигание, следует предупредительный сигнал. Если установлены только задние фонари противотуманного света, лампа загорается при включении выключателя.

Указатель аварийной сигнализации. Красный выключатель на верхней части рулевой колонки должен мигать синхронно с указателями поворота. Надо помнить, что при открытых задних дверях или откинутом заднем борте грузовой платформы задних фонарей не видно.

Указатель уровня жидкости в бачке омывателя. Долить воду, если горит лампа.
