Мерседес Спринтер / Система впрыска и выпуска отработавших газов / Турбокомпрессор / Снятие и установка турбокомпрессора

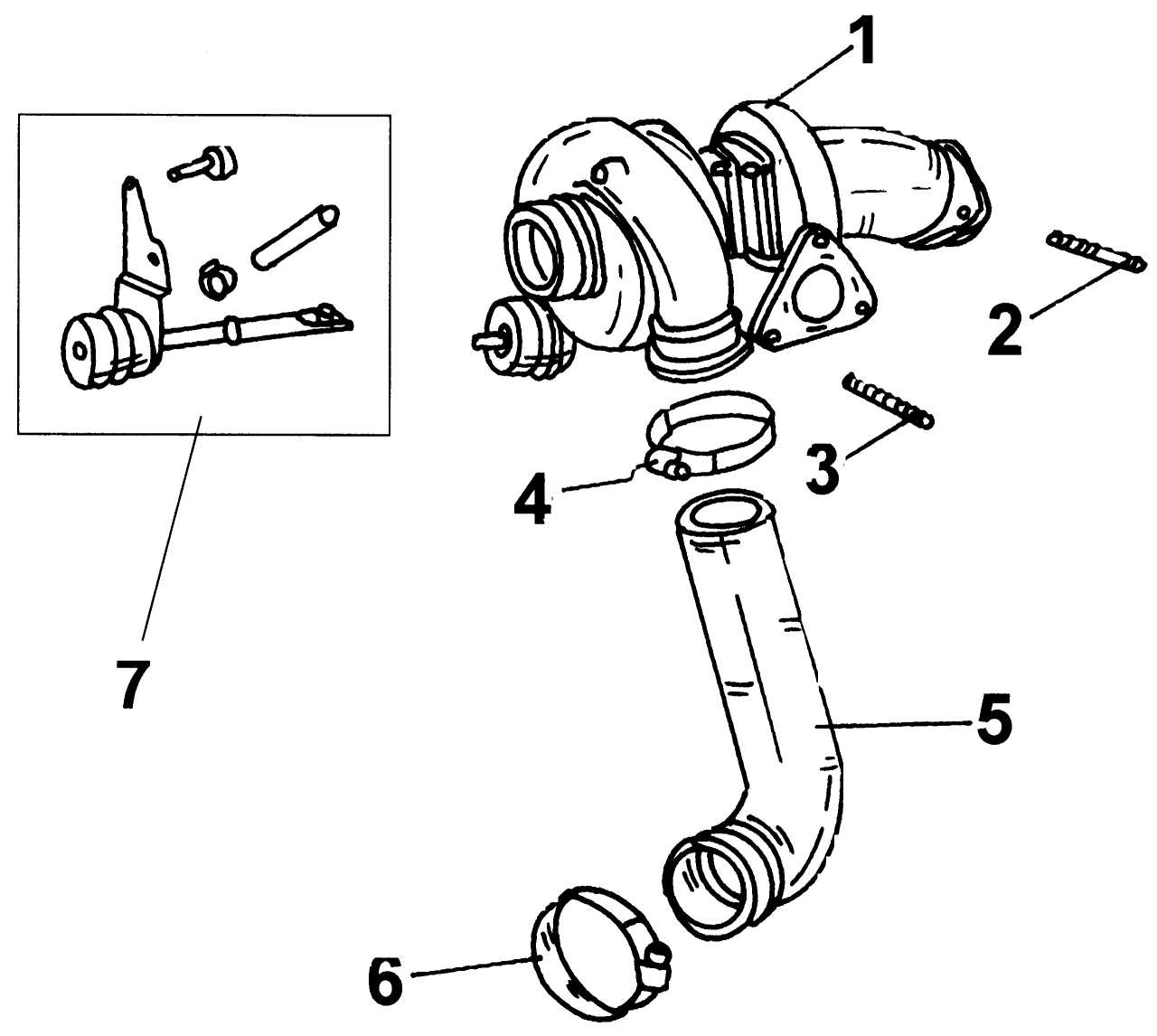

Рис. 170. Турбокомпрессор: 1 — турбокомпрессор; 2, 3 — шпильки; 4 — хомут крепления патрубка; 5 — соединительный шланг; 6 — хомут; 7 — вакуумный клапан




Внешний вид и крепление турбокомпрессора показаны на рис. 170 . Если его нужно снять, следует предварительно демонтировать закрывающие доступ детали, после чего отвернуть компрессор от показанных на рисунке креплений.
Установка проводится в обратной последовательности с соблюдением моментов затяжки резьбовых соединений. Некоторые основные моменты, на которые следует также обращать внимание, приведены в тексте выше.
Моменты затяжки соединений, Н·м:
- турбокомпрессора к перепускному клапану        21
- маслопровода к турбокомпрессору        22
- маслопровода к блоку цилиндров        30
- обратного маслопровода к турбокомпрессору  и блоку цилиндров        9
- болтов крепления турбокомпрессора        11
